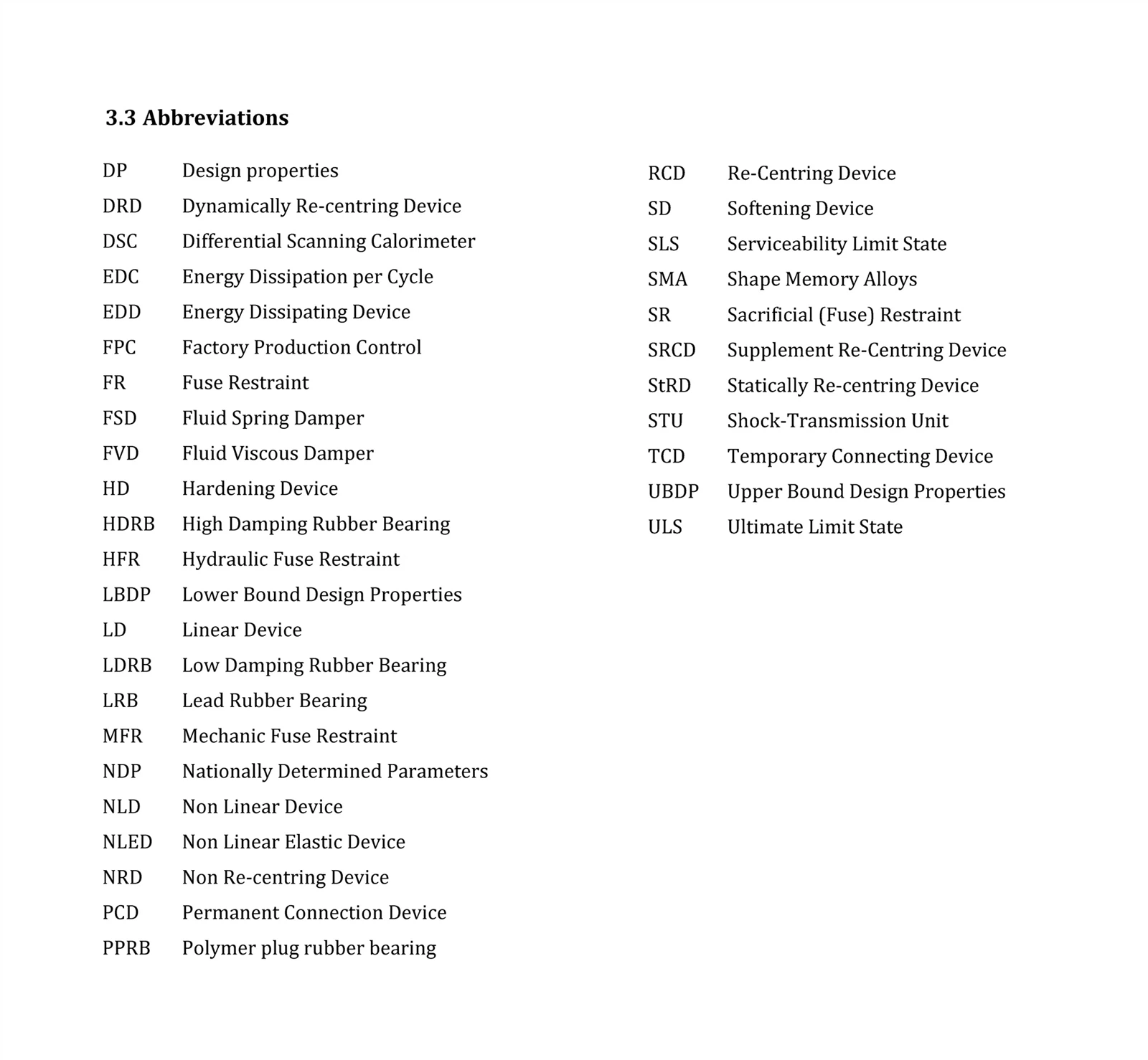

Wprowadzenie do punktu 3.3 (Skróty) w EN 15129:2018



-11





EN 15129:2018, norma europejska regulującaurządzenia antysejsmiczne-, opiera się na jasnej i spójnej komunikacji w celu zapewnienia bezpieczeństwa, zgodności i wydajności na wszystkich etapach projektowania, produkcji i stosowaniatechnologie ochrony sejsmicznej. Wśród jego podstawowych sekcji znajdują się m.in.Punkt 3.3 „Skróty”wyróżnia się jako kluczowe narzędzie usprawniające dyskurs techniczny. Czerpanie z dokumentów referencyjnychNorma EN 15129-2018w tej klauzuli zestawiono 34-najczęstsze skróty, organizując je w pięć kategorii funkcjonalnych, które odpowiadają kluczowym aspektomurządzenie antysejsmiczne-praktyka. Standaryzując powiązania między skrótami i ich pełnymi terminami technicznymi, punkt 3.3 eliminuje dwuznaczność wynikającą z regionalnych lub instytucjonalnych „różnic żargonowych” i służy jako uniwersalny „pomost językowy” łączący wszystkie techniczne segmenty normy.



I. Podstawowa rola punktu 3.3: Upraszczanie komunikacji bez utraty precyzji







W dziedzinieinżynieria antysejsmiczna-, terminy techniczne często obejmują długie i złożone wyrażenia (np. „Płynny tłumik wiskotyczny" Lub "Urządzenie rozpraszające energię„). Powtarzanie pełnych terminów na rysunkach projektowych, raportach z testów lub w standardowym tekście prowadziłoby do nadmiarowości, ograniczonej czytelności i zwiększonego ryzyka błędnej interpretacji. Punkt 3.3 odpowiada na to wyzwanie poprzez skondensowanie tych wyrażeń w zwięzłe, zapadające w pamięć skróty (np. „FVD" Do "Płynny tłumik wiskotyczny").

Co istotne, skróty te nie są arbitralne. Każdy z nich jest powiązany z konkretną definicją wPunkt 3.1 (Terminy i definicje)i wyrównuje się z symbolami wPunkt 3.2 (Symbole), tworząc spójną strukturę „definicji-symbolu-skrótu”. Na przykład:

  1. Skrót „EDD" (Urządzenie rozpraszające energię) bezpośrednio odpowiada terminowi zdefiniowanemu w punkcie 3.1, który opisuje urządzenia skupiające się na rozpraszaniu energii sejsmicznej.
  2. Wydajność energetyczną EDD określa się ilościowo za pomocą „EDC” (rozproszenie energii na cykl), skrót powiązany z symbolem „H” (energia rozproszona na cykl) w klauzuli 3.2.

Ta integracja gwarantuje, że każdy skrót ma precyzyjne, ustandaryzowane znaczenie-krytyczne-dla współpracy transgranicznej w 30+ krajach członkowskich CEN objętych normą EN 15129:2018.



II. Skategoryzowana analiza kluczowych skrótów





Skróty w punkcie 3.3 są uporządkowane według ich funkcjonalnego znaczenia-w praktyce związanej z urządzeniami antysejsmicznymi, co ułatwia ich lokalizację i zastosowanie. Poniżej znajduje się szczegółowy podział pięciu podstawowych kategorii:

1. Skróty dla-typów urządzeń antysejsmicznych

Ta kategoria obejmuje 10 skrótów, które odróżniają urządzenia na podstawie ich zachowania mechanicznego i podstawowych funkcji-niezbędnych przy wyborze urządzenia i ocenie jego działania.



NIE.

Skrót

Pełny termin

Kontekst techniczny i zastosowanie

1

DRD

Urządzenie do dynamicznego centrowania-

Urządzenie przywracające konstrukcje do ich pierwotnego położenia po-trzęseniu ziemi przy użyciu mechanizmów dynamicznych (np. adaptacyjnej regulacji sztywności). Priorytetem jest prędkość, dzięki czemu nadaje się do stosowania w obszarach o wysokim-sejsmicznym-obszarach, gdzie szybki powrót do zdrowia ma kluczowe znaczenie.

2

EDD

Urządzenie rozpraszające energię

Urządzenie przeznaczone głównie do pochłaniania i rozpraszania energii sejsmicznej. Zweryfikowany w drodze cyklicznych testów obciążenia, jest kluczowym elementem zmniejszającym reakcję konstrukcji w budynkach i mostach-sejsmicznych-wysokiego ryzyka.

3

FSD

Amortyzator sprężyny płynnej

Łączy rozpraszanie energii lepkiej płynu z regulacją sztywności-opartą na sprężynie. Jego moc wyjściowa zależy zarówno od prędkości ruchu, jak i przemieszczenia, co czyni go idealnym rozwiązaniem dla konstrukcji o złożonych warunkach obciążenia, wymagających zarówno absorpcji energii, jak i wsparcia sztywności.

4

FVD

Płynny tłumik wiskotyczny

Opiera się wyłącznie na oporze lepkiego płynu przepływającego przez kryzy/zawory w celu rozproszenia energii. Jego moc wyjściowa jest wprost proporcjonalna do prędkości ruchu, zapewniając stabilną skuteczność tłumienia-jednego z najczęściej używanych-urządzeń rozpraszających energię.

5

HD

Urządzenie utwardzające

Podklasa urządzeń nieliniowych (NLD) o sztywności rosnącej wraz ze wzrostem przemieszczenia (krzywa przemieszczenia-hartowania). Skutecznie ogranicza nadmierne odkształcenia konstrukcyjne, stosowane w scenariuszach, w których priorytetem jest kontrola przemieszczeń.

6

LD

Urządzenie liniowe

Urządzenie o liniowej lub prawie liniowej zależności przemieszczenia obciążenia-, nie wykazujące znaczącego przemieszczenia resztkowego po rozładowaniu. Zapewnia stabilne zachowanie mechaniczne, odpowiednie dla obszarów lub konstrukcji o niskim-sejsmicznym-ryzyku o minimalnych wymaganiach dotyczących przemieszczenia.

7

NLD

Urządzenie nieliniowe

Urządzenie z nieliniową zależnością-obciążenia-przemieszczenia, obejmującą-rozpraszanie energii, utwardzanie i zmiękczanie. Zdefiniowany na podstawie dwuliniowych testów cyklicznych, jest głównym elementem ochronnym w regionach o wysokim-sejsmicznym-ryzyku.

8

NLED

Nieliniowe urządzenie elastyczne

Podklasa NLD, która przedkłada magazynowanie energii elastycznej nad rozpraszanie (magazynowanie elastyczne znacznie przekracza rozproszoną energię). Po odciążeniu powraca do swojego pierwotnego stanu, nadaje się do konstrukcji wymagających zarówno sztywności, jak i minimalnej absorpcji energii.

9

PCD

Urządzenie do stałego połączenia

Stosowany do trwałych połączeń sejsmicznych pomiędzy elementami konstrukcyjnymi. Obsługuje obrót i przemieszczenie pionowe bez przenoszenia momentów zginających ani obciążeń pionowych, klasyfikowanych jako „ruchomy w jednym-kierunku” lub „ustalony w podwójnym-kierunku” na podstawie wiązania kierunku.

10

SD

Urządzenie zmiękczające

Podklasa NLD o sztywności zmniejszającej się wraz ze wzrostem przemieszczenia (krzywa przemieszczenia-obciążenia zmiękczającego). Rozprasza energię poprzez odkształcenie elastyczne, stosowane w złączach konstrukcyjnych wymagających absorpcji energii poprzez odkształcenie.

2. Skróty dla łożysk izolujących sejsmicznie

W tej kategorii znajdują się 4 skróty specyficzne dlałożyska izolacyjne-podstawowe komponentysystemy izolacji sejsmicznej-rozróżniając je na podstawie materiału, właściwości tłumiących i konstrukcji.

NIE.

Skrót

Pełny termin

Kontekst techniczny i zastosowanie

11

HDRB

Łożysko gumowe o wysokim tłumieniu

Gumowe łożysko o wysokich właściwościach tłumiących, umożliwiające zarówno „izolacja i rozpraszanie energii" bez dodatkowych amortyzatorów. Idealny do mostów o małych- i-średnich-rozpiętościach oraz niskich-budynkach o ograniczonej przestrzeni.

12

LDRB

Łożysko gumowe o niskim tłumieniu

Łożysko gumowe o niskim tłumieniu, skupiające się przede wszystkim na izolacji (wydłużeniu okresu naturalnego konstrukcji poprzez odkształcenie elastyczne). Wymaga sparowania z niezależnymi urządzeniami EDD w celu rozpraszania energii, odpowiednimi dla struktur, dla których priorytetem jest efektywność izolacji.

13

LRB

Łożysko gumowe ołowiane

Łożysko gumowe z łożyskiem wewnętrznymrdzeń ołowiany. Therdzeń ołowianyrozprasza energię po ustąpieniu, podczas gdy warstwa gumy zapewnia- pionowe przenoszenie obciążeń i izolację poziomą. Równoważy stabilność i rozpraszanie energii, co czyni go najpowszechniej stosowanym typem łożyska izolacyjnego.

14

PPRB

Łożysko gumowe z korkiem polimerowym

Łożysko gumowe wykorzystujące polimerowe korki zamiast tradycyjnych rdzeni metalowych. Zapewnia odporność na korozję i niskie wymagania konserwacyjne, dorównując wydajnością LRB, dostosowując się jednocześnie do trudnych warunków (np. obszarów przybrzeżnych lub obszarów o wysokiej-korozyjnej).

3. Skróty dla urządzeń unieruchamiających i ponownie-centrujących

Te 7 skrótów skupia się na urządzeniach zapewniających stabilność konstrukcji i możliwość odzyskiwania danych po-trzęseniu ziemi, zapobiegając trwałym uszkodzeniom.

NIE.

Skrót

Pełny termin

Kontekst techniczny i zastosowanie

15

FR

Zabezpieczenie bezpiecznikowe

Urządzenie przytrzymujące z zadanym progiem siły („siła przebijająca”). Poniżej progu ogranicza względne ruchy konstrukcji; nad nim „wtapia się” (umożliwia ruch), aby chronić główną konstrukcję (np. stopery sejsmiczne dla mostów).

16

HFR

Bezpiecznik hydrauliczny

Urządzenie FR oparte na zasadach hydraulicznych, wykorzystujące zawory nadmiarowe do kontrolowania progu siły „utrwalania”. Zapewnia szybką reakcję i precyzyjną kontrolę siły, odpowiednią dla dużych konstrukcji (np. mostów o-rozpiętościach) wymagających dużej dokładności wtapiania.

17

MFR

Bezpiecznik mechaniczny

Urządzenie FR, w którym awaria elementów mechanicznych (np. słabych sekcji stalowych) powoduje „stopienie”. Ma prostą strukturę i niski koszt, nadaje się do małych-i-średnich konstrukcji lub scenariuszy tymczasowego unieruchomienia.

18

NRD

Urządzenie nie-centrujące

Urządzenie bez możliwości-samocentrowania po-trzęseniu ziemi, wykazujące znaczne przemieszczenie resztkowe. Zwykle jest to element-rozpraszający wyłącznie energię (np. niektóre FVD), który wymaga sparowania z urządzeniami-centrującymi w celu odzyskania struktury.

19

RCD

Ponowne-urządzenie centrujące

Ogólny termin określający urządzenia umożliwiające samocentrowanie-trzęsienia ziemi-po trzęsieniu ziemi (w tym urządzenia StRD i SRCD). Jego podstawową rolą jest ograniczanie przemieszczeń pozostałości i obniżanie-kosztów napraw po trzęsieniu ziemi.

20

SR

Powściągliwość ofiarna (bezpiecznik).

Podobnie jak w przypadku urządzeń FR, w ich konstrukcji priorytetem jest „poświęcenie się w celu ochrony konstrukcji”. Pochłania energię sejsmiczną w przypadku awarii określonych komponentów (np. sekcji protektorowych), zabezpieczając główną konstrukcję.

21

SRCD

Dodatek dotyczący-urządzenia centrującego

Urządzenie pomocnicze zwiększające-szerokie-centrowanie, zazwyczaj w połączeniu z EDD: EDD rozpraszają energię, podczas gdy SRCD przeciwdziałają siłom nie-konserwatywnym (np. tarciu), aby przywrócić konstrukcję do pierwotnego położenia.

22

StRD

Statycznie-urządzenie centrujące

Urządzenie osiągające ponowne-centrowanie poprzez sztywność statyczną, z krzywymi-przemieszczenia obciążenia zbliżającymi się do punktu początkowego po-cyklizacji (minimalne przemieszczenie resztkowe). Nie jest wymagana żadna dynamiczna regulacja, co jest odpowiednie w scenariuszach wymagających dużej-precyzji ponownego centrowania.

4. Skróty parametrów konstrukcyjnych i użytkowych

Te 5 skrótów reprezentuje wymierne punkty odniesienia dla projektu i wydajności urządzenia, stanowiące podstawę weryfikacji zgodności.

NIE

Skrót

Pełny termin

Kontekst techniczny i zastosowanie

23

DP

Właściwości projektowe

Podstawowe wskaźniki wydajności dla projektu urządzenia (np. sztywność, współczynnik tłumienia, pojemność skokowa). Stosowany jako punkt odniesienia przy opracowywaniu projektu i testowaniu wydajności, jest zgodny z symbolami w klauzuli 3.2 (np. Keff,b​, ​ξeff, b​)

24

EDC

Rozpraszanie energii na cykl

Energia rozpraszana przez urządzenie na cykl obciążenia. Kluczowym wskaźnikiem oceny wydajności EDD (wyższe EDC=silniejsze rozpraszanie energii) jest mierzony za pomocą cyklicznych testów obciążenia.

25

LBDP

Właściwości projektowe dolnej granicy

Minimalne dopuszczalne wartości właściwości projektowych, zapewniające spełnienie przez urządzenia podstawowych wymagań bezpieczeństwa w ekstremalnych warunkach (np. rzadkie trzęsienia ziemi). Służy jako krytyczna rezerwa bezpieczeństwa (np. minimalna sztywność, minimalne rozpraszanie energii).

26

NDP

Parametry ustalane na poziomie krajowym

Zlokalizowane parametry ustalone przez kraje członkowskie CEN w oparciu o ryzyko sejsmiczne i standardy materiałowe (np. wartości współczynników niezawodności). Odzwierciedlając regionalne możliwości adaptacji, należy go stosować z krajowymi normami sejsmicznymi (np. EN 1998).

27

UBDP

Właściwości projektowe górnego ograniczenia

Maksymalne dopuszczalne wartości właściwości projektowych, zapobiegające marnowaniu kosztów lub nieprawidłowej reakcji konstrukcji na skutek nadmiernych parametrów (np. ograniczające maksymalną sztywność w celu zapewnienia spełnienia wymagań dotyczących okresu izolacji).

5. Skróty dotyczące zarządzania i testowania

Te 8 skrótów obejmuje kontrolę produkcji, sprzęt testujący i stany projektowe, zapewniając zgodność z pełnym-cyklem życia urządzeń antysejsmicznych-.

NIE.

Skrót

Pełny termin

Kontekst techniczny i zastosowanie

28

DSC

Różnicowy kalorymetr skaningowy

Sprzęt do badania właściwości termicznych materiałów (np. temperatura zeszklenia, stabilność termiczna gumy). Ma kluczowe znaczenie przy doborze materiałów w urządzeniach antysejsmicznych- (np. zapewnienie, że łożyska gumowe zachowują elastyczność w ekstremalnych temperaturach).

29

FPC

Zakładowa Kontrola Produkcji

Wdrożony przez producentów stały system wewnętrznej kontroli produkcji, obejmujący kontrolę surowców, monitorowanie produkcji i pobieranie próbek gotowego produktu. Obowiązkowe w celu zapewnienia spójności w urządzeniach-produkowanych masowo.

30

SMA

Stopy z pamięcią kształtu

Specjalne stopy (np. nikiel-tytan) z efektem pamięci kształtu. Wykorzystywane jako podstawowe elementy urządzeń-antysejsmicznych (np. elementy-centrujące), przywracają swój pierwotny kształt po-trzęseniu ziemi pod wpływem czynników wyzwalających temperaturę lub naprężenie.

31

SLS

Stan graniczny użyteczności

Stan, w którym konstrukcje lub urządzenia nie spełniają wymagań codziennego użytkowania (np. nadmierne przemieszczenie uniemożliwiające działanie drzwi/okien, nadmierne wibracje wpływające na komfort). Projekt musi kontrolować wydajność urządzenia w SLS, aby zapewnić codzienną funkcjonalność.

32

STU

Wstrząs-Jednostka transmisji

Urządzenie przenoszące określone obciążenia udarowe (np. zderzenia pojazdów), unikając jednocześnie zakłóceń powodowanych przez obciążenia codzienne. Wykazuje znikomą reakcję pod obciążeniem o małej-prędkości i zapewnia sztywne połączenie pod uderzeniami o-dużej prędkości, odpowiedni do dylatacji mostowych.

33

TCD

Tymczasowe urządzenie łączące

Urządzenie łączące na etapie budowy lub tymczasowej modernizacji sejsmicznej. Zapewnia wymaganą reakcję po dynamicznej aktywacji i można go usunąć lub zresetować po użyciu i nie stanowi części długoterminowego-systemu sejsmicznego.

34

ULS

Ostateczny stan graniczny

Stan, w którym konstrukcje lub urządzenia osiągają swoją-nośność (np. pęknięcie, ugięcie, niestabilność). Projekt musi zapewniać, że urządzenia nie spowodują-uszkodzeń zagrażających życiu w SGN, co jest głównym celem bezpieczeństwa projektowania sejsmicznego.



III. Niezbędna wartość punktu 3.3







Punkt 3.3 to znacznie więcej niż „lista skrótów”-to kamień węgielny skuteczności normy EN 15129:2018, zapewniający cztery kluczowe korzyści:

1. Zwiększanie efektywności komunikacji

Redukując długie terminy techniczne do skrótów składających się z 3–4 znaków (np. „FVD" zamiast "Płynny tłumik wiskotyczny„), punkt 3.3 usprawnia dokumentację techniczną, przeglądy projektów i dyskusje między-zespołami. Wyrażenia takie jak „EDCFVDmusi być większy lub równy 3 kJ”, są zwięzłe, ale precyzyjne, skracają czas czytania i poprawiają zapamiętywanie informacji.

2. Zapewnienie spójności standardów

Regionalne lub instytucjonalne różnice w terminologii (np. „bezpiecznik sejsmiczny” a „ograniczenie bezpiecznika”) mogą prowadzić do błędów projektowych lub rozbieżności w testach. Klauzula 3.3 eliminuje to ryzyko, nakazując łączenie-jeden z-skrótów i pełnych terminów-„FR” zawsze oznacza „zabezpieczenie bezpiecznikowe” niezależnie od lokalizacji lub organizacji.

3. Zamknięcie Pętli Technicznej

Punkt 3.3 integruje się z Punktem 3.1 (terminy) i Punktem 3.2 (symbole), tworząc kompletne ramy techniczne. Na przykład:

Punkt 3.1 definiuje „Urządzenie nieliniowe (NLD)”;

Punkt 3.3 skraca go do „NLD” w celu ponownego użycia w późniejszych sekcjach projektu;

W punkcie 3.2 podano symbole takie jak K_1 (sztywność pierwszej gałęzi) w celu ilościowego określenia wydajności NLD.

Pętla ta zapewnia brak luk i niespójności w interpretacji technicznej.

4. Obniżanie barier na-rynku paneuropejskim

EN 15129:2018 dotyczy ponad 30 krajów CEN. Ujednolicony system skrótów umożliwia niemieckiemu producentowi „FVD„być natychmiast rozpoznanym jako”Płynny tłumik wiskotyczny„ we Włoszech, Francji czy Hiszpanii,-eliminując bariery językowe i ułatwiając-handel transgraniczny i współpracę.



Wniosek





Punkt 3.3 (Skróty) w normie EN 15129:2018 stanowi „uproszczenie języka technicznego” i „element egzekwowania spójności”urządzenie antysejsmiczne-przemysł. Organizując 34 kluczowe skróty w kategorie funkcjonalne, przekształca złożoną terminologię w uniwersalne, skuteczne narzędzie komunikacji-takie, które jest zgodne z innymi podstawowymi postanowieniami normy i wspiera bezpieczną, zgodną i opartą na współpracy praktykę inżynierii sejsmicznej w całej Europie. Dla inżynierów, producentów i organów regulacyjnych opanowanie tych skrótów to nie tylko kwestia zgodności,-jest to klucz do odblokowania pełnej wartości normy EN 15129:2018 i zbudowania konstrukcji odpornych-na trzęsienia ziemi.
