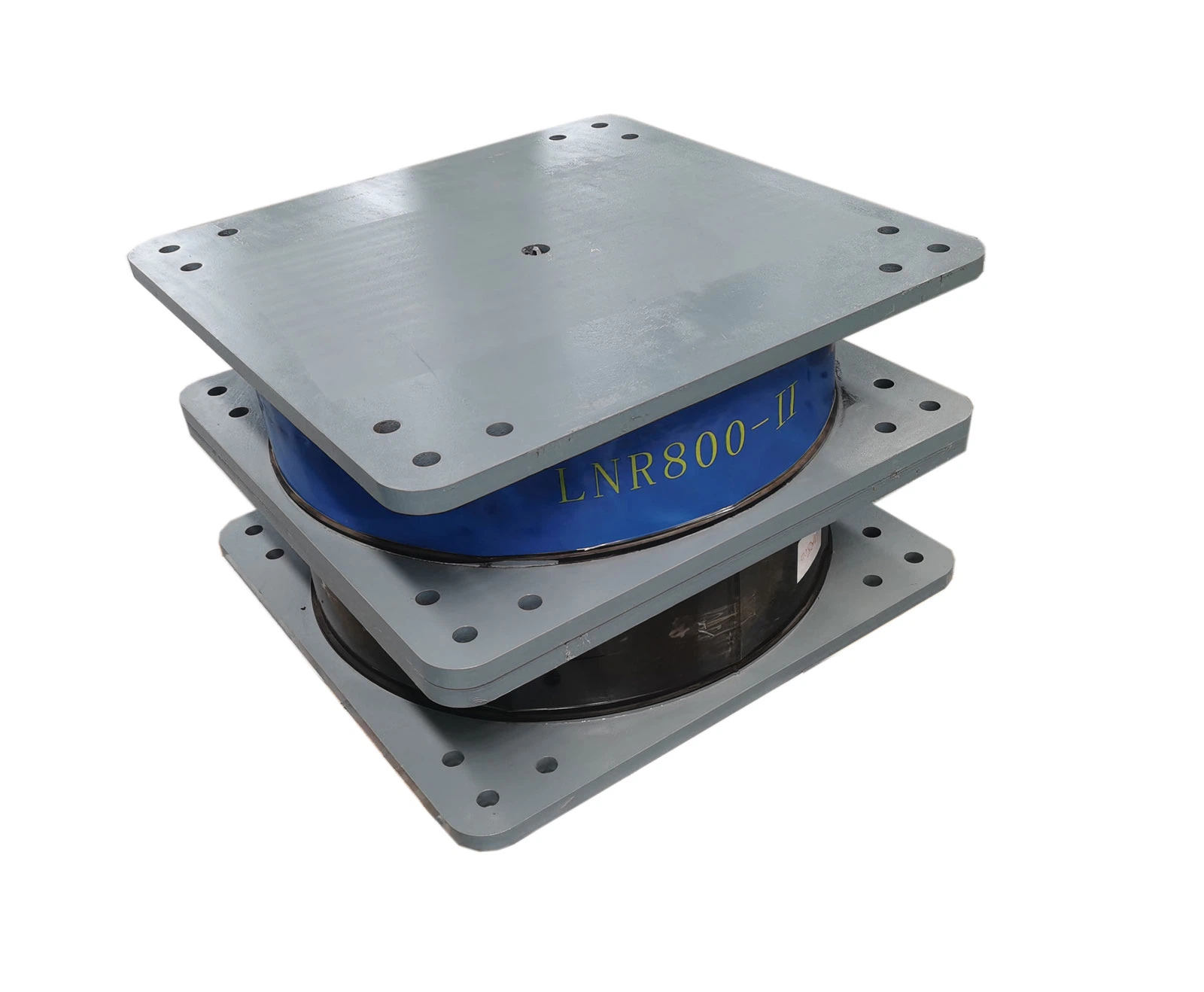

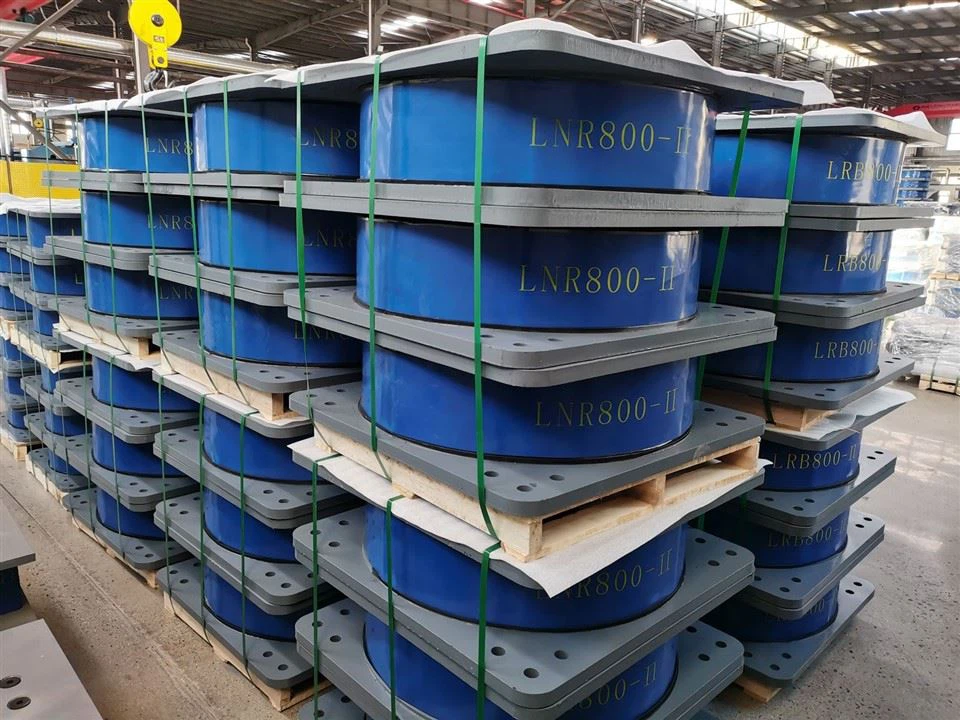

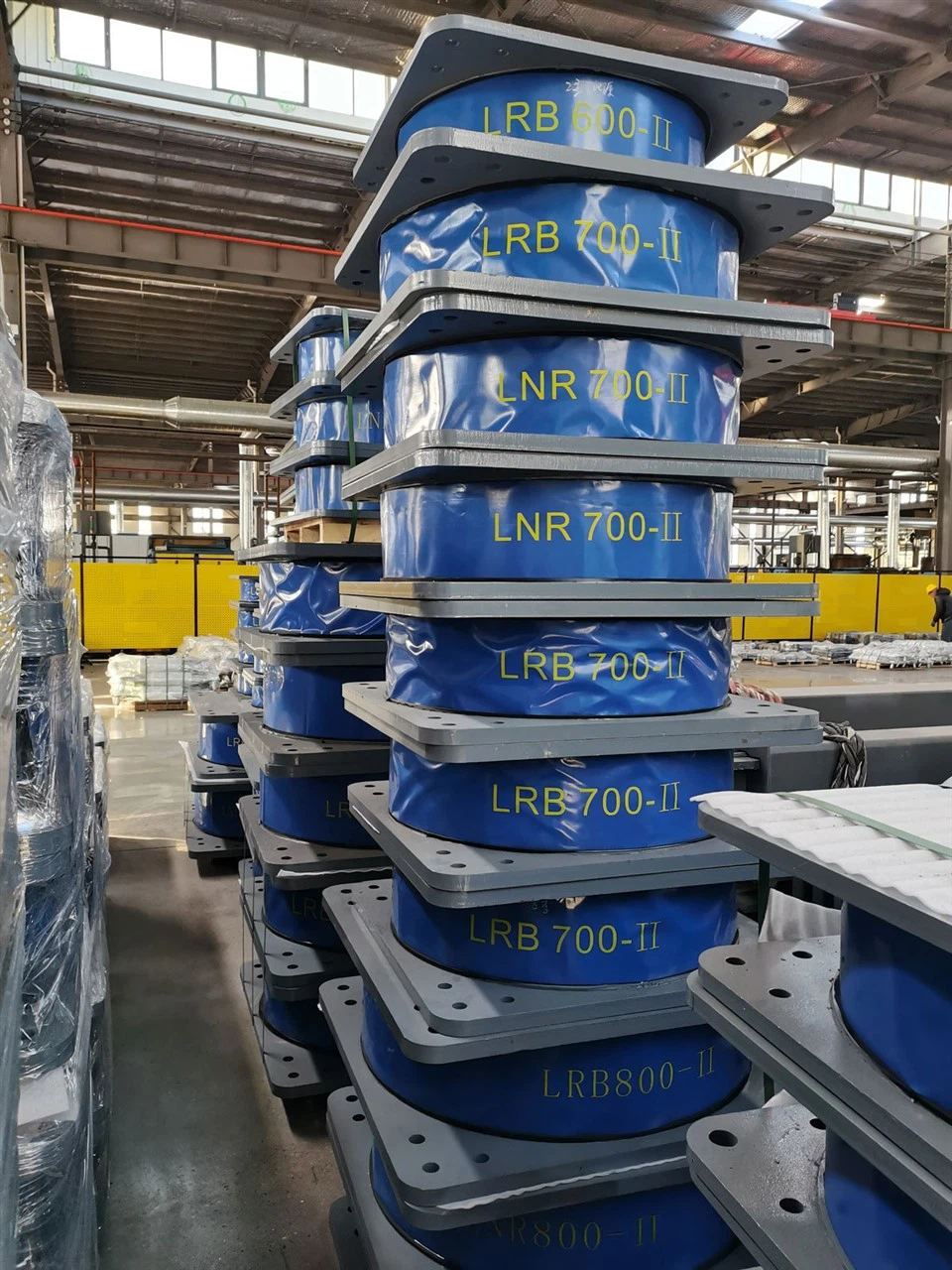

Liniowe łożysko sejsmiczne gumy naturalnej (LNR)

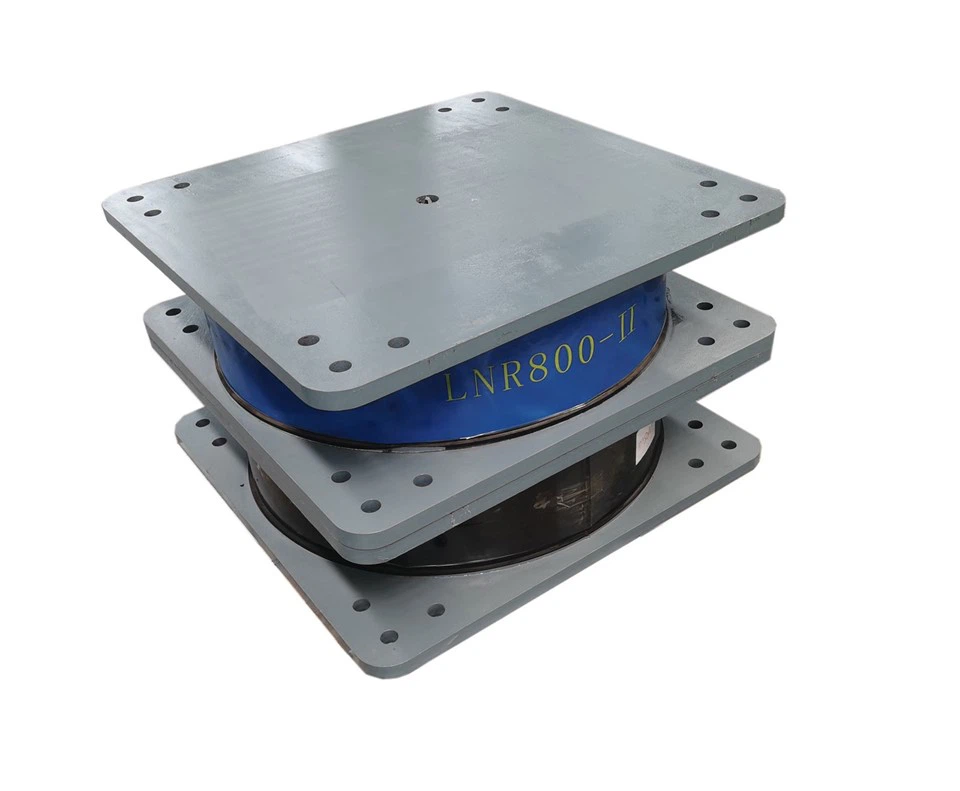

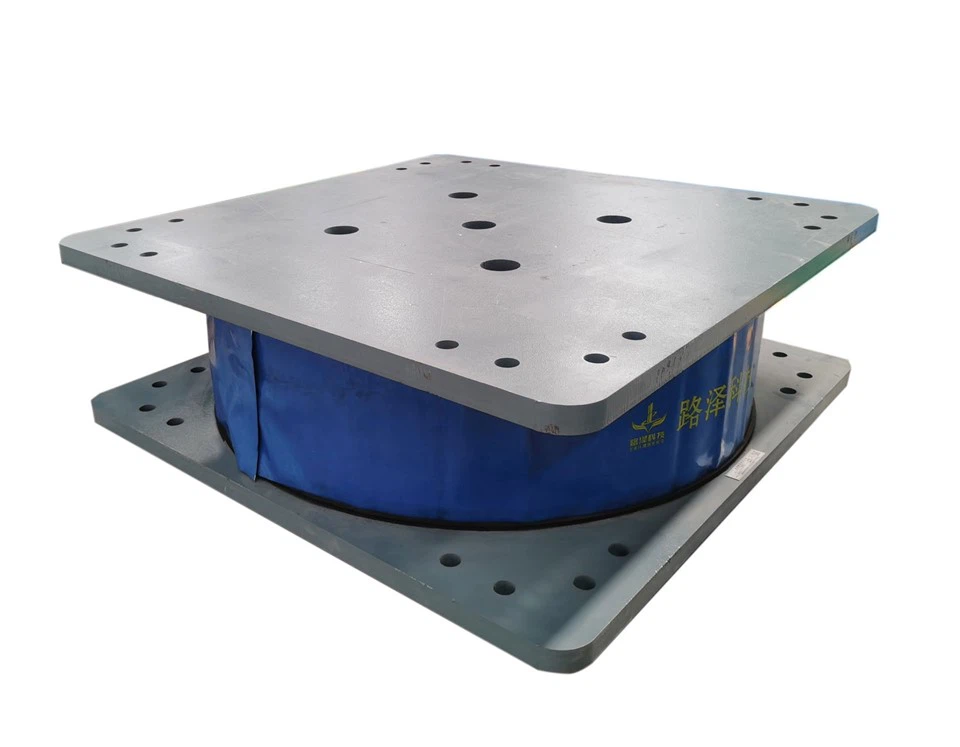

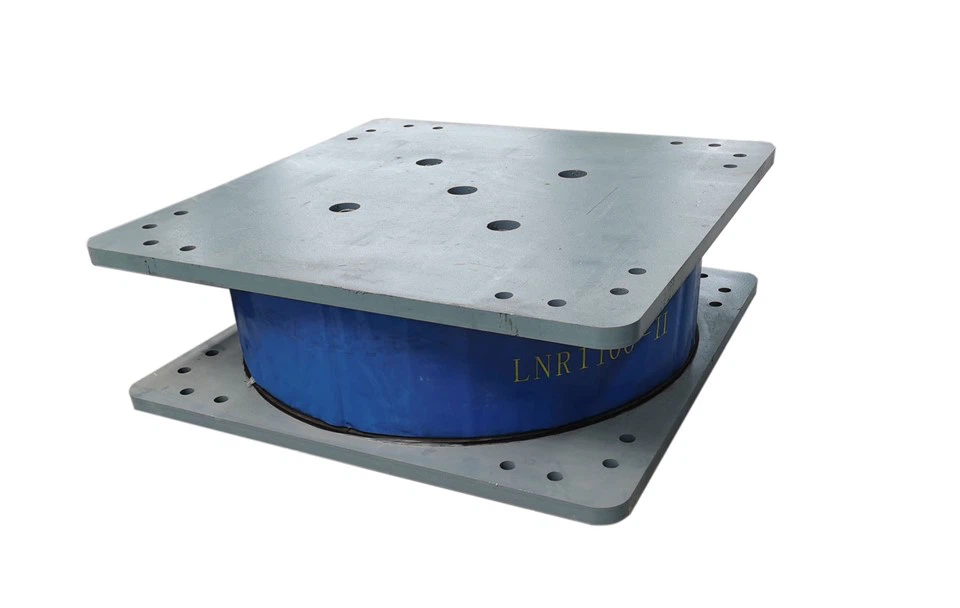

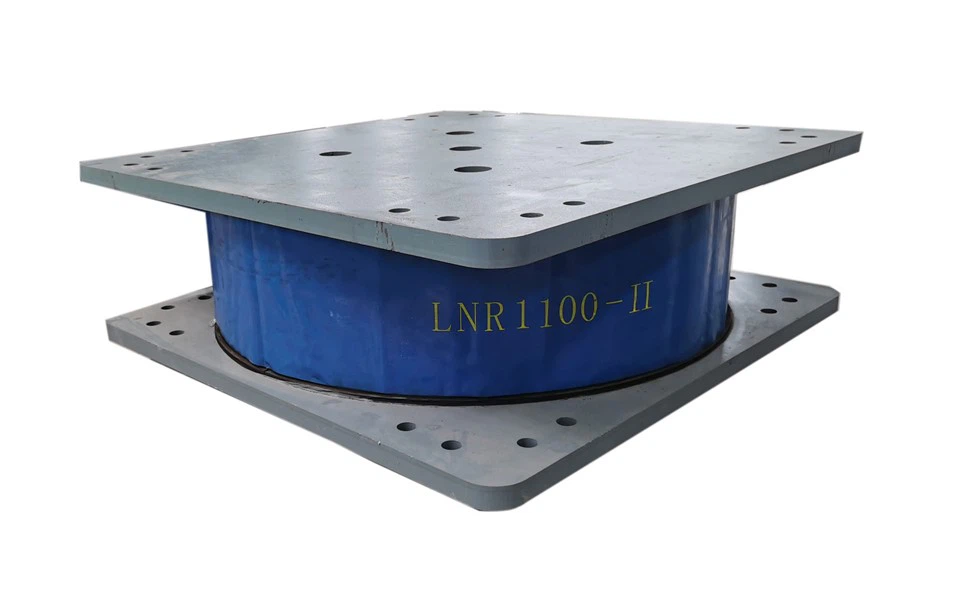

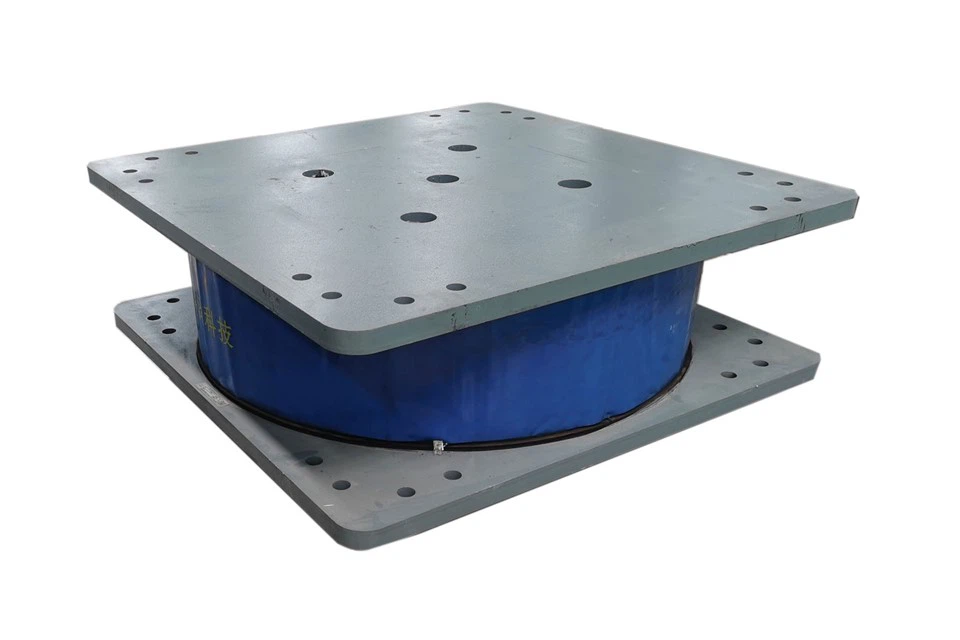

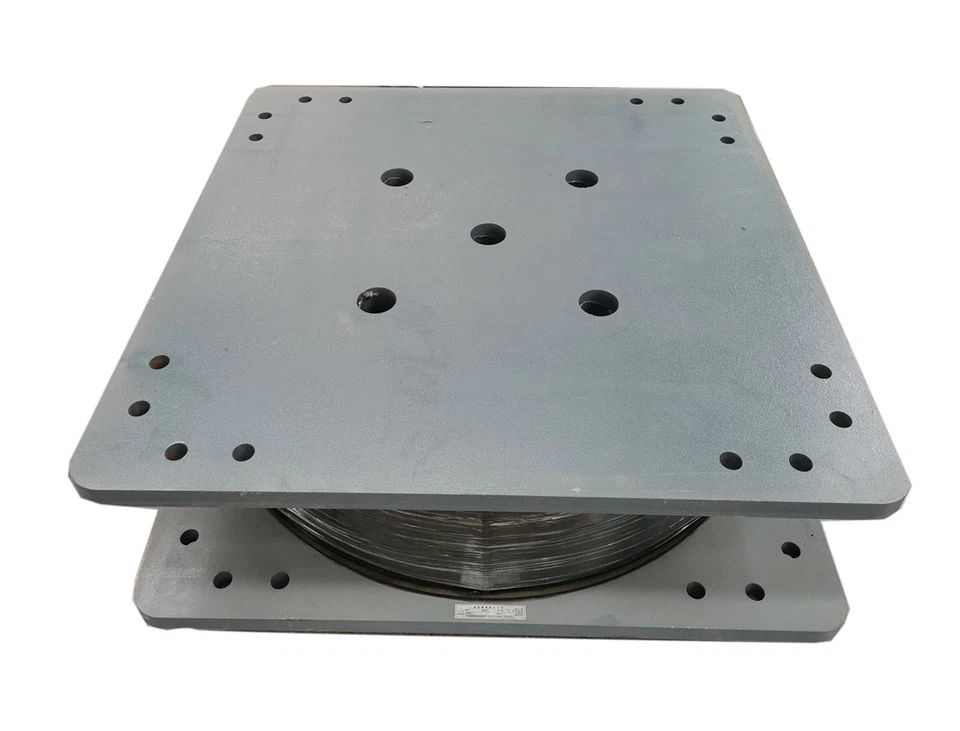

Liniowe łożysko izolacji gumy naturalnej (LNR/NRB) jest profesjonalnym urządzeniem izolacyjnym budynku, składającym się głównie z wielu warstw naturalnych arkuszy gumy i cienkich stalowych płyt na przemian laminowanych i związanych z wulkanizacją wysokotemperaturową. Zgodnie z różnymi procesami produkcyjnymi laminowanej konstrukcji i konstrukcji preparatów górna łącząca płyta pokrywowa łączy urządzenie izolacyjne sejsmiczne z górną strukturą budynku; Dolna płyta łącząca łączy urządzenie izolacyjne sejsmiczne z fundamentem budynku w celu przeniesienia poziomej siły ścinającej. Dzięki unikalnej konstrukcji konstrukcyjnej to łożysko gumowe może skutecznie odizolować transmisję energii sejsmicznej do górnej konstrukcji, znacznie zwiększając bezpieczeństwo i stabilność konstrukcji budynku podczas trzęsienia ziemi.

To laminowane łożysko gumowe jest zgodne z międzynarodowym standardem ISO 22762 i jest odpowiednie dla regionów trzęsienia ziemi o wysokiej intensywności i ważnych obiektów wrażliwych na wibracje. Jest szeroko stosowany w mostach, budynkach, stalowej strukturze i ważnej infrastrukturze.

1), gumowe podkładkę: stosuje się wysokiej jakości naturalną gumę. Jego struktura molekularna wypowiada go z doskonałą elastycznością, elastycznością i dobrym charakterystyką rozpraszania energii. Grubość arkuszy gumowych jest dokładnie kontrolowana w zakresie 4 - 12 mm, a liczba warstw zmienia się w zależności od różnych wymagań projektowych, zwykle od 10 do 30 warstw. Te gumowe warstwy podejmują funkcje podstawowe deformacji poziomej i rozpraszania energii sejsmicznej. Pod działaniem trzęsienia ziemi mogą generować duże przemieszczenia poziome. Jednocześnie energia mechaniczna jest przekształcana w energię cieplną poprzez tarcie wewnętrzne między łańcuchami molekularnymi i zmianami konformacyjnymi.

2), warstwa płytki stalowej: cienkie stalowe płyty są wykonane ze stali strukturalnej o niskiej wysokiej wytrzymałości, takich jak Q345, o zakresie grubości 2 - 8 mm. Po obróbce powierzchni płytki stalowe są wulkanizowane i związane z gumą. Ich główną funkcją jest znaczne zwiększenie pionowej pojemności łożyska i poziomej sztywności łożyska. Pod działaniem obciążeń pionowych płytki stalowe równomiernie rozkładają ciśnienie przenoszone z górnej konstrukcji na warstwę gumową, aby zapobiec nadmiernej lokalnej kompresji gumy. W kierunku poziomym płytki stalowe ograniczają nadmierne odkształcenie gumy, aby zapewnić ogólną stabilność łożyska.

3), podłączanie stalowych płyt: Podłączanie płytek stalowych są instalowane zarówno na górnych, jak i dolnych końcach łożyska. Materiał jest podobny do wewnętrznych cienkich stalowych płyt, a grubość jest ogólnie pomiędzy 10 - 20 mm. Płyty stalowe łączące są ściśle podłączone do górnych i dolnych składników konstrukcji budynku poprzez spawanie lub śruby o wysokiej wytrzymałości, aby zapewnić wydajne przenoszenie sił sejsmicznych. Ich wymiary i kształty są dostosowywane zgodnie z konkretnymi wymaganiami instalacyjnymi projektu, aby osiągnąć dobre dopasowanie do różnych struktur.

W normalnych warunkach obsługi liniowa łożyska z gumy naturalnej nosi głównie pionowe obciążenie martwe i żywe obciążenie budynku. Opierając się na połączonej konstrukcji wielu warstw wewnętrznych stalowych płyt i gumy, zapewnia silną sztywność pionową i kontroluje deformację pionową w bardzo małym zakresie (ogólnie mniejszym niż 5 mm) w celu utrzymania stabilności strukturalnej.

Kiedy uderza trzęsienie ziemi, fale sejsmiczne wywołują silny poziom poziomy ziemi. W tym czasie pojawia się charakterystyka niskiej poziomej sztywności ścinania gumy naturalnej. Łożysko pozwala konstrukcji budynku generować duże przemieszczenie w kierunku poziomym. Zasadniczo pozioma pojemność przemieszczenia może osiągnąć 200% - 350% średnicy łożyska.

Podczas procesu deformacji ścinania poziomego gumy mechaniczne wejście energii przez trzęsienie ziemi jest przekształcane w energię cieplną i rozpraszana, zmniejszając w ten sposób energię sejsmiczną przenoszoną do górnej struktury. Jednocześnie elastyczna natura gumy naturalnej wypowiada łożysko charakterystyką siły przywracającej. Po zakończeniu działania trzęsienia ziemi może przyciągnąć górną konstrukcję z powrotem do okolic początkowej pozycji, zmniejszając resztkowe odkształcenie i zapewniając, że konstrukcja budynku nadal ma określoną funkcję serwisową po trzęsieniu ziemi.

1), doskonała pionowa pojemność obciążenia: Ma stosunkowo dużą sztywność pionową, zwykle od 1000 do 5000 kN/mm, może znieść duże obciążenie pionowe i spełniać wymagania dotyczące obciążenia pionowego różnych struktur budowlanych. Zgodnie z długoterminowym działaniem obciążeń pionowych deformacja pełzania jest wyjątkowo niewielka. W ciągu 10-letniego okresu usług wzrost deformacji pełzania jest mniejszy niż 0,5 mm, zapewniając długoterminową stabilność pionową struktury.

2), Znakomita pozioma odkształcenie poziome i rozpraszanie energii: Sztywność pozioma jest stosunkowo niewielka, ogólnie między 0,1 a 1,0 kN/mm. Może skutecznie przedłużyć naturalny okres wibracji konstrukcji budynku, od konwencjonalnego 0.5 - 1.0 s do 1.5 - 3.0, unikając dominującego okresu fal sejsmicznych i zmniejszając ryzyko rezonansu. Poziomy równoważny wskaźnik tłumienia wynosi od 5% do 15%. Deformacja gumy skutecznie zużywa energię sejsmiczną i zmniejsza reakcję wibracyjną strukturalną.

3), Wyjątkowa trwałość: Guma naturalna ma dobrą odporność na pogodę, a jej szybkość starzenia się jest powolna przy działaniu czynników środowiskowych, takich jak promienie ultrafioletowe i ozon. W normalnym środowisku serwisowym zaprojektowany żywotność łożyska może osiągnąć 60 do 80 lat.

Po ponad milionie symulowanych sejsmicznych cyklicznych testów obciążenia, właściwości mechaniczne łożyska bardzo niewiele się degradują i mogą wytrzymać wiele efektów sejsmicznych.

4,) Stabilna funkcja resetowania elastycznego: Po zakończeniu działania trzęsienia ziemi może szybko pociągnąć górną strukturę z powrotem do okolic początkowej pozycji, opierając się na elastyczności gumy naturalnej, zmniejszając resztkowe odkształcenie. Jest to korzystne dla szybkiego przywracania funkcji budynku po trzęsieniu ziemi i zmniejsza koszty naprawy i czasu.

5), Wygodna instalacja i konserwacja: Proces standaryzowany i produkcyjny tworzy wymiary i formy interfejsu uniwersalnego łożyska, ułatwiając połączenie z różnymi rodzajami konstrukcji budowlanych. Proces instalacji jest prosty. Pracownicy budowlani mogą działać z konwencjonalnymi narzędziami zgodnie ze szczegółowymi rysunkami i instrukcjami, znacznie skracając okres budowy. Codzienna konserwacja i regularne kontrole są wygodne. Personel może łatwo sprawdzić i ocenić wygląd, odkształcenie i części połączenia itp. Gdy wystąpią problemy, wygodne jest naprawa lub wymiana, zmniejszenie trudności związanych z używaniem i konserwacji.

W projekcie izolowanej struktury konieczne jest rozsądne ustawienie ogólnych charakterystyk struktury, układu strukturalnego i rozkładu sztywności strukturalnej w celu kontrolowania wydajności reakcji struktury podczas trzęsienia ziemi i osiągnięcia celu zmniejszenia odpowiedzi sejsmicznej. Zasadniczo należy przestrzegać następujących zasad:

1), cel fortyfikacji sejsmicznej izolowanych budynków powinien być ogólnie wyższy niż w tradycyjnych budynkach. W rozsądnie zaprojektowane izolowane budynki mogą osiągnąć cel fortyfikacji sejsmicznej „brak uszkodzeń pod mniejszymi trzęsieniami ziemi, brak uszkodzeń lub niewielkich uszkodzeń przy umiarkowanych trzęsieniach ziemi i brak utraty funkcji usług przy głównych trzęsieniach ziemi”.

Podstawowe zasady finalizacji struktury izolowanych budynków. Układ łożysk izolacyjnych i sztywność konstrukcji powinny być kontrolowane, aby ich rozkład jest jednolity. Staraj się wykonać przesunięcie między środkiem sztywności konstrukcji a środkiem masowym górnej struktury tak małą, jak to możliwe. Może to zapewnić, że struktura nie zostanie przypadkowo uszkodzona z powodu nadmiernych efektów skrętnych.

2), podstawowa technologia izolacji jest najbardziej odpowiednia dla budynków o niskiej i wielopiętrowej. Wysokość i liczba pięter izolowanych budynków powinny być zgodne z odpowiednimi przepisami w odpowiednich specyfikacjach technicznych projektowych.
Ze względu na charakterystykę technologii izolacji budynków izolowane budynki są na ogół bardziej odpowiednie dla budynków typu I, II i III. Ponadto w projekcie strukturalnym należy wybrać typ fundamentu o lepszej sztywności, aby zapewnić stabilność warstwy izolacyjnej i spójność jej ruchu podczas trzęsienia ziemi.
Ogólnie rzecz biorąc, pojemność na rozciąganie warstwy izolacyjnej izolowanych budynków jest stosunkowo słaba. Zgodnie z charakterystyką struktury ścinania, aby zapewnić stabilność izolowanej struktury, zdolność przeciwdziałania izolowanej struktury i skutecznie zapobiega oddzieleniu między górną strukturą a warstwą izolacyjną podczas trzęsienia ziemi, należy kontrolować współczynnik proporcji izolowanej struktury. Współczynnik proporcji izolowanej struktury powinien spełniać wymagania w poniższej tabeli. Gdy współczynnik kształtu nie spełnia wymagań, należy przeprowadzić obliczenia kontroli anty-zastępczej w ramach rzadkich trzęsień ziemi.

Jednocześnie obciążenia poziome przy działaniach nieSeismicznych (takich jak obciążenia wiatrowe) również powinny być ograniczone. Ogólnie rzecz biorąc, obciążenia poziome przy działaniach nieSeismicznych powinny być kontrolowane, aby nie przekroczyć 10% całkowitej ciężkości konstrukcji. Może to również skutecznie zapewnić komfort izolowanych budynków.

4), rozsądnie ustaw podstawowy okres izolowanej struktury, aby uniknąć okresu miejsca i okresu górnej struktury, i skutecznie zapewnić grę skuteczności technologii izolacji.
Podstawowa warstwa izolacyjna powinna być ogólnie ustawiona poniżej warstwy strukturalnej. Warstwa izolacji powinna pozostać stabilna pod rzadkim trzęsień ziemi i nie powinno być żadnych niezdecydowanych deformacji. Kontrolowanie wspólnej konstrukcji izolowanej struktury, aby upewnić się, że warstwa izolacyjna może skutecznie odgrywać swoją rolę podczas trzęsienia ziemi. W przypadku rur wyposażenia przechodzących przez warstwę izolacji oraz okablowanie systemów elektrycznych i komunikacyjnych należy przyjąć takie pomiary, jak elastyczne połączenia z elastycznością w celu dostosowania do poziomego przemieszczenia warstwy izolacyjnej pod rzadkimi trzęsieniami ziemi; W przypadku wyposażenia ochrony błyskawicy uziemionego stalowymi prętami lub stalowymi ramkami należy zapewnić okablowanie uziemienia warstwy izolacji.

5), izolowane budynki powinny mieć środki zapobiegające poważnym uszkodzeniu, gdy łożyska izolacyjne przypadkowo tracą stabilność podczas trzęsienia ziemi. Zasadniczo należy również rozważyć pomiary, które ułatwiają łożyska izolacyjne do sprawdzenia i wymiany.
6), łożyska gumowe izolacji budynku i inne elementy warstwy izolacyjnej powinny również przyjąć odpowiednie pomiary zapobiegania pożarom zgodnie z oceną odporności na ogień miejsca, w którym znajduje się warstwa izolacyjna.

W przypadku struktur o złożonych kształtach lub specjalnych wymaganiach, które przyjmują technologię izolacji, należy przeprowadzić eksperymenty modelowe.

(Tylko zalecenie, może to być OEM na żądanie klienta lub wyprodukowane na rysowanie klientów)

Uwaga: Aby uzyskać więcej parametrów specyfikacji i dostosowane wymagania, skontaktuj się z nami.

1), sprawdzanie obiektów

2), testowanie raportów.

3), wpisz raporty testowe.

1), Standardy certyfikacji: Produkty są objęte certyfikatem UE CE (EN 15129/EN 1337) i stosują te kody zgodnie z żądaniem klientów.

2), Zobowiązanie do zapewnienia jakości: świadczenie usług technicznych dożywotnich i reaguj na problemy na miejscu w ciągu 98 godzin.

3), Dokumenty techniczne: Raporty kontroli typu, można podać raporty kontroli typów trzecich i raporty z ex-factory produktu.

Może spełniać standardy UE EN15129/EN1337, amerykańskich krajów ASCE 7 i innych krajów do produkcji i produkcji OEM, lub procesów i produkcji zgodnie z dostarczonymi rysunkami i próbkami.

1), precyzyjnie montuj górne i dolne płytki połączeń oraz górne wbudowane części na ziemi.

2), po tym, jak beton dolnej struktury osiągnie 75% zaprojektowanej wytrzymałości, czyszcząc gwintowane otwory wbudowanych części, nakładanie masła i wytwarzanie warstwy warstwy izolacyjnej za pomocą masła i asfaltu, aby przygotować się do kolejnego wymiany łożyska izolacji gumowej.

3), zgodnie z numerem planu układu gumowego łożyska izolacyjnego, dokładnie podnosząc łożysko izolacji.

4), użyj śrub o wysokiej wytrzymałości, aby mocno naprawić dolną płytę połączenia z dolnymi wbudowanymi częściami.

5), ściśle sprawdzanie, czy jakość instalacji spełnia wymagania odpowiednich przepisów i standardów.

6), po przejściu inspekcji, najpierw podejmując środki przeciw Rust dla płytek połączeń łożyska izolacyjnego i odsłoniętych śrub połączeń, a następnie właściwie ochrona łożyska izolacyjnego z drewnianą ramą, aby zapobiec uszkodzeniu podczas górnego procesu budowy.

7), wiązanie wzmocnienia części powyżej łożyska izolacji i wykonywanie konstrukcji górnej konstrukcji.

8), podczas procesu instalacji łożyska izolacyjnego, dokonaj szczegółowych rekordów budowy procesu instalacji. Podczas budowy górnej konstrukcji przeprowadzaj pionową obserwację deformacji warstwy izolacyjnej gumowej raz dla każdej ukończonej podłogi.

9), po zakończeniu budynku izolacyjnego, dokładnie sprawdzając odległość separacji między górną konstrukcją a przeszkodami w kierunku poziomym i pionowym.

10), środki ostrożności

• Ściśle zabranianie przeciążenia: używanie go ściśle zgodnie z obciążeniami pionowymi i poziomymi wymaganymi przez projekt. Sądnie zabronione jest przekroczenie zakresu pojemności łożyska łożyska, aby uniknąć uszkodzenia łożyska, co może wpływać na efekt izolacji i bezpieczeństwo strukturalne. ​
• Zapobieganie wpływowi wysokiej temperatury: unikanie utrzymywania łożyska w środowisku o wysokiej temperaturze (przekraczają 60 stopni) przez długi czas. Wysoka temperatura może powodować pogorszenie wydajności gumy i zmniejszyć wydajność izolacji łożyska. Jeśli nie można uniknąć środowiska o wysokiej temperaturze, należy podjąć skuteczną izolację cieplną i chłodzenie. ​
• Unikanie wpływu zewnętrznego: podczas budowy i korzystania z budynku, zwracanie uwagi na ochronę łożyska i zapobieganie jej wpływowi ciężkich przedmiotów lub sił zewnętrznych, aby nie powodować lokalnych uszkodzeń łożyska i wpływać na jego ogólną wydajność. ​
• Zgodnie z specyfikacjami instalacji: Proces instalacji musi być przeprowadzany ściśle zgodnie z przewodnikiem instalacji produktu i odpowiednimi specyfikacjami w celu zapewnienia jakości instalacji. Jeśli instalacja jest niewłaściwa, może prowadzić do nierównej siły łożyska, wpływając na efekt izolacji, a nawet powoduje wypadki bezpieczeństwa. ​
• Zwracanie uwagi na zakres zastosowania: Ten produkt jest odpowiedni dla placów budowy kategorii I, II i III. Przy wyborze konieczne jest rozsądne zaprojektowanie i wybór typu zgodnie z kategorią placu budowy i faktyczną sytuacją projektu, aby zapewnić, że produkt może skutecznie odgrywać rolę izolacji.

1. Regularna kontrola wyglądu: Sprawdź wygląd łożyska co sześć miesięcy, aby sprawdzić, czy nie ma oznak starzenia gumowego, pękania, rdzewienia stalowej, deformacji lub luźności części połączenia. Jeśli na powierzchni gumowej pojawiają się oczywiste pęknięcia, stalowa płyta jest poważnie zardzewiała lub śruby połączeń są luźne, rejestruj je w odpowiednim czasie i wykonaj odpowiednie środki konserwacji.
2. Monitorowanie deformacji: Przeprowadź pionowe i poziome monitorowanie deformacji łożyska raz w roku. Porównaj z początkowymi danymi instalacyjnymi. Jeżeli deformacja pionowa przekracza 5 mm lub deformacja pozioma przekracza dopuszczalną wartość (ogólnie 10% średnicy łożyska), przeanalizuj przyczyny i przeprowadzić ocenę. W razie potrzeby wymień łożysko.
3. Kontrola środowiska: Zwróć uwagę na środowisko wokół łożyska, aby uniknąć łożyska w trudnych środowiskach, takich jak długoterminowa akumulacja wody i korozja chemiczna. Jeśli czynniki, które mogą uszkodzić łożysko w otaczającym środowisku, podejmij środki ochronne lub izolacyjne w odpowiednim czasie.
4. Kontrola po trzęsieniu ziemi: Po doświadczeniu trzęsienia ziemi, niezależnie od wielkości, przeprowadzaj kompleksową kontrolę łożyska, w tym jego wygląd, deformacja, strukturę wewnętrzną itp. Jeśli łożysko jest poważnie uszkodzone i wpływa na bezpieczeństwo strukturalne, natychmiast zorganizuj profesjonalny personel, aby go zastąpić.

1) W polu konstrukcji budowlanych

• Budynki mieszkalne: jest szeroko stosowany w nowo skonstruowanych budynkach mieszkalnych na obszarach podatnych na trzęsienie ziemi, znacznie zwiększając bezpieczeństwo rezydencji podczas trzęsień ziemi i chroniąc życie i własność mieszkańców. W krajach podatnych na trzęsienie ziemi, takich jak Myanmar, Japonia i Chile, duża liczba niskoprzecinkowych i średnich budynków mieszkalnych wykorzystuje łożyska LNR. Po trzęsieniu ziemi stopień uszkodzenia konstrukcji budynku jest znacznie zmniejszony, a większość z nich może być nadal stosowana.

• Budynki publiczne: W przypadku budynków publicznych z gęstym personelem, takimi jak szkoły, szpitale, biblioteki lub osoby o specjalnych wymaganiach dotyczących przywracania funkcjonalnego trzęsienia trzęsienia ziemi, użycie łożysk izolacyjnych gumy naturalnej LNR może zapewnić bezpieczną ewakuację ludzi podczas trzęsienia ziemi i szybkie przywrócenie funkcji budynku po trzęsieniu ziemi. Niektóre szkoły w Wenchuan w Chinach wykorzystały te łożyska podczas zbrojenia sejsmicznego, co zwiększyło stabilność budynków szkolnych podczas trzęsień ziemi.

2) w dziedzinie inżynierii mostowej

• Średnie i małe mosty rozpiętości: W przypadku mostów średnich i małych rozpiętości o rozpiętości 20 - 80 m, to łożysko może skutecznie zmniejszyć uszkodzenia trzęsień ziemi w nadbudowie i podbudowy mostu oraz zapobiegać poważnym zagrożeniom sejsmicznym, takim jak spadek mostka. W budowie wielu górskich mostów w południowo -zachodnim regionie Chin łożysko to było szeroko stosowane, poprawiając wydajność sejsmiczną mostów w złożonych środowiskach geologicznych i sejsmicznych.
• Wadukty miejskie: otaczające środowisko wiaduktów miejskich jest złożone, a przepływ ruchu jest duży. Łożysko naturalne gumy LNR może zmniejszyć reakcję wibracyjną wiaduktu podczas trzęsienia ziemi, zmniejszyć wpływ na otaczające budynki i obiekty drogowe oraz zapewnić szybkie przywrócenie ruchu miejskiego po trzęsieniu ziemi. To łożysko odegrało ważną rolę w sejsmicznych projektach wiaduktów w niektórych dużych miastach.
