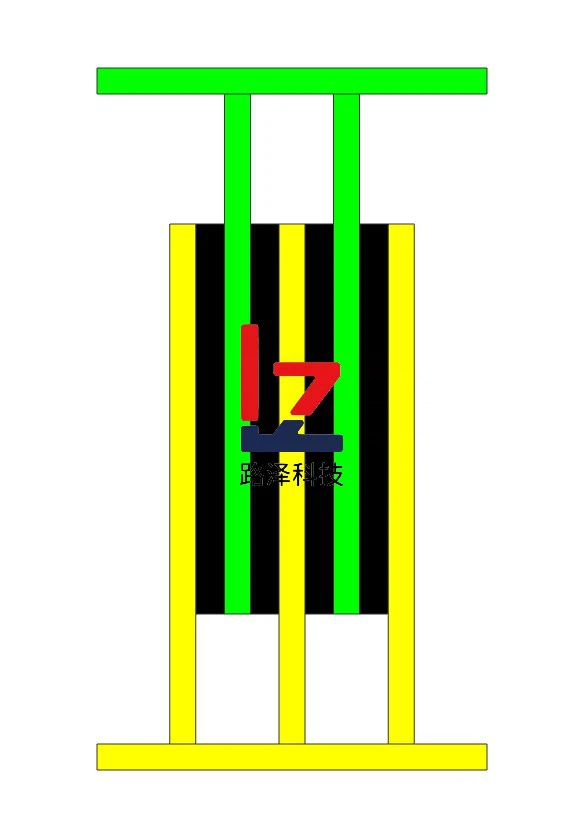

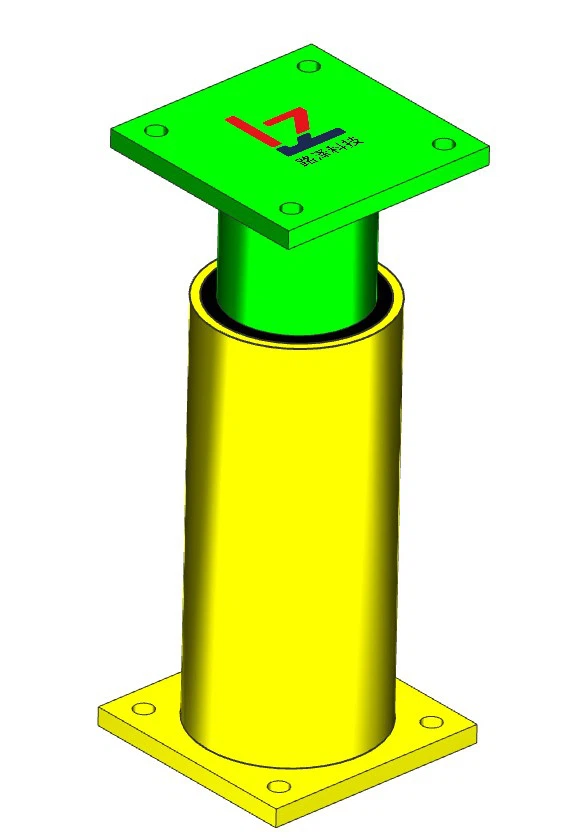

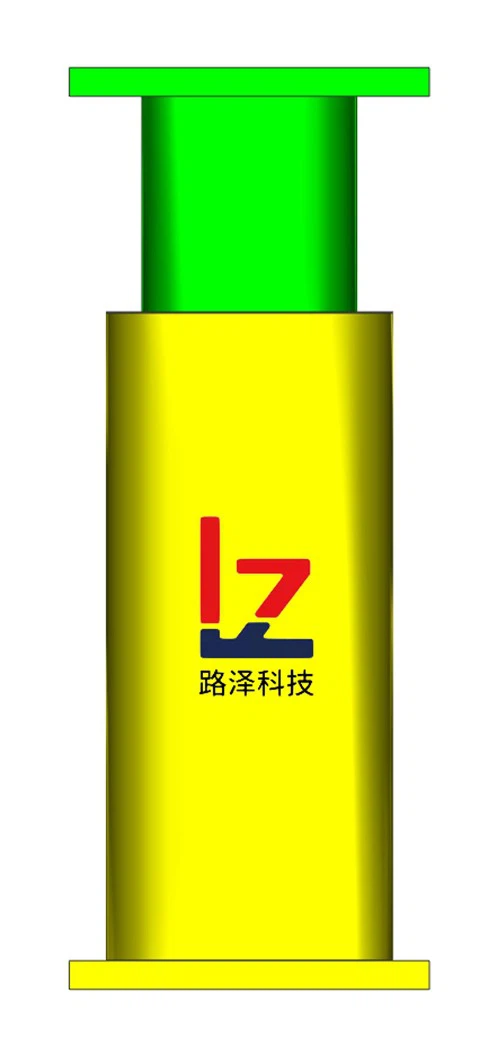

Ołowiana tłumik lepkosprężysta, jeden rodzajMetalowy tłumik hybrydowy (MHD), jest zaawansowanym urządzeniem do rozdzielania energii i tłumienia wibracji, które łączy charakterystykę rozpraszania energii z tworzywa sztucznego ołowiu z właściwościami rozpraszania energii lepkosprężystej. Może skutecznie wchłania i rozprasza energię, gdy struktury są poddawane obciążeniom dynamicznym, znacznie zmniejszając reakcje wibracyjne strukturalne i zwiększając bezpieczeństwo i stabilność struktur. Jest szeroko stosowany w różnych dziedzinach, takich jak konstrukcje budowlane, inżynieria mostów, sprzęt mechaniczny i lotnictwo, zapewniając niezawodną ochronę przed klęskami żywiołowymi, takimi jak trzęsienia ziemi i obciążenia wiatrem, a także wibracje generowane przez działanie sprzętu.

Zasadniczo jest instalowany w pozycjach, w których może wystąpić względne odkształcenie, takie jak ukośne aparaty ortodontyczne, szewar, złącza wiązki, dolne akordy lub między sąsiednimi budynkami. Gdy w strukturze występuje przemieszczenie między piętrem, tłumienia lepkosprężyste wytwarza deformację histeretyczną ścinającą w celu rozproszenia energii wibracji wejściowej i zmniejszenia odpowiedzi wibracji strukturalnej.

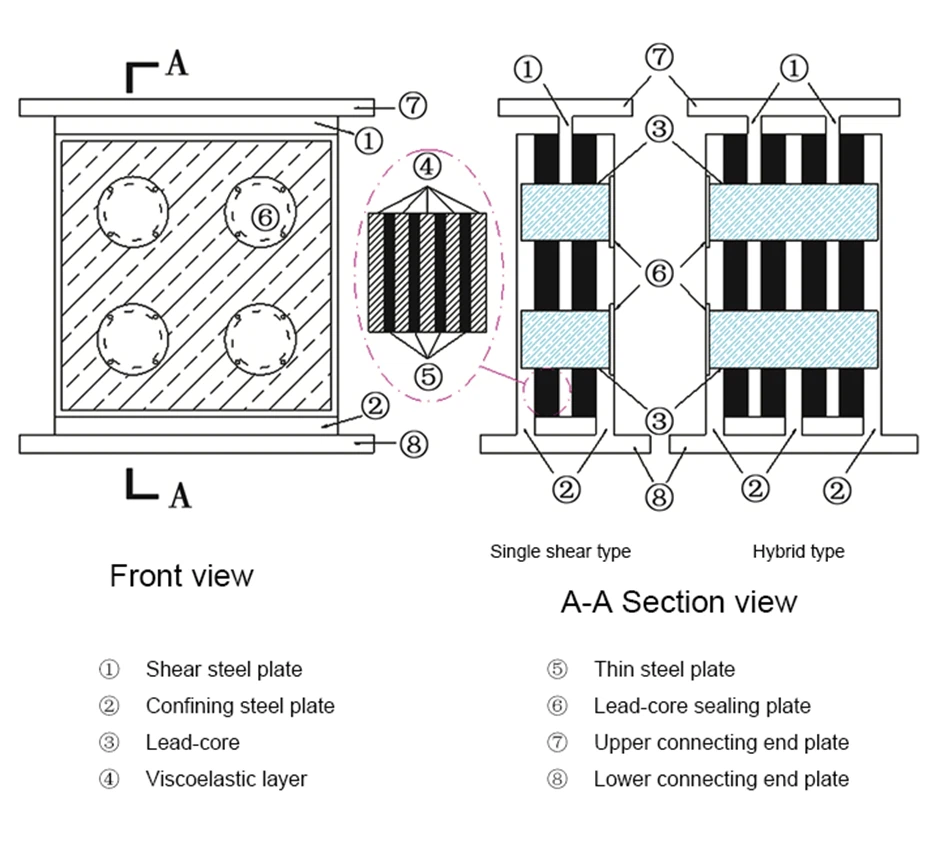

1. Komponent rdzenia głównego: Wykonany ze stopu ołowiu o dużej czystości, główny rdzeń odgrywa centralną rolę w rozpraszaniu energii w obrębie tłumu. Ma unikalne właściwości, takie jak wysoka gęstość, niska temperatura topnienia, wysoka plastyczność, niska wytrzymałość i silna zdolność smarowania. Zgodnie z siłami zewnętrznymi spowodowanymi wibracjami strukturalnymi rdzeń ołowiowy jest podatny na deformację tworzywa sztucznego, pochłaniając dużą ilość zewnętrznej energii wejściowej przez ten proces. Ponadto, dzięki dynamicznej funkcji rekrystalizacji, nie gromadzi uszkodzenia plastycznego podczas powtarzających się deformacji, utrzymując zrównoważoną i stabilną wydajność rozpraszania energii.
2. Warstwę materiału lepkosprężystą: Składający się z polimerowych lepkosprężystymi materiałami o specjalnym wzorze, materiał ten ma doskonałe podwójne właściwości lepkości i elastyczności. Gdy działa tłumacz, materiał lepkosprężysty ulega deformacji histeretycznej ścinania z wibracją struktury. Łańcuchy molekularne w materiale ocierają się i przesuwają o siebie, skutecznie przekształcając energię mechaniczną w energię cieplną w celu osiągnięcia rozpraszania energii. Tymczasem materiał lepkosprężysty również koordynuje i ogranicza deformację rdzenia wiodącego, zapewniając ogólną stabilność wydajności tłumika.
3. Korpus i złącza: Solidne ciało kapsułkuje i chroni główny rdzeń i lepkosprężysty materiał przed zewnętrzną erozą środowiskową i uszkodzeniami fizycznymi. Złącza są odpowiedzialne za mocne zainstalowanie tłumika w strukturze docelowej, zapewniając skuteczne przeniesienie siły między tłumikiem a strukturą oraz gwarantując normalną działanie tłumika w różnych warunkach pracy.

1, mechanizm rozpraszania energii ołowiu:

Gdy struktura jest poddawana wzbudzeniu wibracji, a wygenerowane siły zewnętrzne są przekazywane do obkładu lepkosprężystego ołowiu, rdzeń ołowiowy zareaguje najpierw. Ze względu na niską granicę ołowiu wchodzi do stanu deformacji plastycznej pod małymi siłami zewnętrznymi. Podczas odkształcenia plastycznego struktura krystaliczna w slajdach rdzenia ołowiu i przestawia się, proces mikroskopowy, który zużywa dużą ilość energii, przekształcając energię mechaniczną wibracji w energię cieplną w rdzeniu ołowiowym, aby zostać rozproszona. Ponadto dynamiczna charakterystyka rekrystalizacji ołowiu pozwala szybko przywrócić wewnętrzną strukturę organizacyjną po każdej deformacji, utrzymując dobrą wydajność rozpraszania energii nawet po wielu cyklicznych deformacjach, zapewniając ciągłe i stabilne wsparcie rozpraszania energii dla struktury.

2, lepkosprężysty mechanizm rozpraszania energii materiału:

W tym samym czasie odgrywa również pewna rola warstwy lepkosprężystej. Gdy struktura wibruje, materiał lepkosprężysty jest deformowany przez siły ścinające. Podczas deformacji łańcuchy molekularne wewnątrz doświadczają tarcia wewnętrznego z powodu interakcji międzycząsteczkowych i ruchu zwijania/rozszerzenia samych łańcuchów molekularnych. To wewnętrzne tarcia przekształca energię mechaniczną wejściową z zewnątrz w energię cieplną, osiągając cel rozpraszania energii. Ponadto deformacja materiału lepkosprężystego ma pewną zdolność odzyskiwania sprężystości, która może doprowadzić strukturę do resetowania w pewnym stopniu, gdy siła zewnętrzna wibracji maleje lub znika, pomagając zmniejszyć resztkowe odkształcenie struktury.

3, tryb pracy współpracy:

Główny rdzeń i materiał lepkosprężysty nie działają niezależnie, ale uzupełniają się synergistycznie. Mają silną zdolność rozpraszania energii, przy czym współczynnik straty osiąga 60–70%, pełny obszar krzywej histerezy, zdolność resetowania i stabilne działanie. W początkowym etapie wibracji strukturalnych materiał lepkosprężysty, z wrażliwą reakcją na małe deformacje, przechodzi w lewację rozpraszania energii, zapewniając początkowe tłumienie struktury. W miarę nasila się wibracja, rdzeń wiodący wchodzi do stanu deformacji tworzywa sztucznego, podejmując główne zadanie rozpraszania energii i wywierając potężną zdolność rozpraszania energii. W trakcie tego procesu materiał lepkosprężysty nieustannie ogranicza i reguluje deformację rdzenia wiodącego, czyniąc deformację rdzenia wiodącego bardziej jednolite i stabilne oraz unikając niepowodzenia spowodowanego lokalnym stężeniem naprężeń. Współpracująca praca tych dwóch umożliwia przełom lepkosprężystą ołowiu skuteczne wchłanianie i rozpraszanie energii przy różnych intensywności wibracji, zapewniając wszechstronną ochronę struktury.

IV, charakterystyka wydajności

1, doskonała zdolność rozpraszania energii:

Pochodna lepkosprężysta ołowiu łączy zalety rozpraszania podwójnego energii w rdzeniu ołowiowym i lepkosprężystych materiału, skutecznie przekształcając energię mechaniczną wibracji strukturalnej w energię cieplną i rozpraszając ją pod różnymi obciążeniami dynamicznymi. Jego zdolność rozpraszania energii jest znacznie wyższa niż w przypadku tradycyjnych tłumików elementów jednorożególnych, znacznie zmniejszając amplitudę wibracji struktur pod trzęsieniami ziemi, wibracje wiatru i obniżenie ryzyka uszkodzenia strukturalnego.

2, silna adaptacja deformacji:

Niezależnie od tego, czy jest to duże przemieszczenie, które może wystąpić w strukturze w ramach działania trzęsienia ziemi, czy duża deformacja wibracji w obsłudze sprzętu mechanicznego, może poradzić sobie z nim tłumik lepkości ołowiu. Dobra zdolność deformacji plastikowej rdzenia ołowiu i duże właściwości deformacji materiału lepkosprężystego umożliwiają stabilne działanie tłumika w dużym zakresie deformacji bez niepowodzenia z powodu nadmiernego odkształcenia, zapewniając silną gwarancję bezpieczeństwa struktury w ekstremalnych warunkach pracy.

3, wyjątkowa odporność na zmęczenie:

Weryfikowane przez liczne testy i praktyczne zastosowania inżynieryjne, ołowiak lepkosprężysta ma doskonałą odporność na zmęczenie. Przy długoterminowych i częstych obciążenia wibracyjnych dynamiczna rekrystalizacja rdzenia ołowiu i stabilna wydajność materiału lepkosprężystego zapewniają, że tłumik zawsze utrzymuje dobre efekty rozpraszania energii bez degradacji wydajności z powodu uszkodzenia zmęczenia. Oznacza to, że tłumik ma długą żywotność i może zapewnić trwałą i niezawodną ochronę struktury.

4, dobra stabilność temperatury:

W określonym zakresie temperatur na wydajność obkładu lepkosprężystego ołowiu mniej wpływają zmiany temperatury. Fizyczne właściwości ołowiu są stosunkowo stabilne, a materiał lepkosprężysty jest również zaprojektowany ze specjalną formułą o dobrej zdolności do dostosowania temperatury. Zasadniczo może działać normalnie w zakresie temperatur -20 stopni do 60 stopni, spełniając potrzeby większości środowisk inżynierskich. Nawet w środowiskach o drastycznych zmianach temperatury stabilna wydajność tłumienia można zapewnić za pomocą odpowiednich środków ochronnych.

5, umiarkowany wkład sztywności:

Podczas rozpraszania energii, tłumik lepkości ołowiu może również zapewnić pewną dodatkową sztywność konstrukcji. Pomaga to zmienić naturalny okres wibracji struktury, dzięki czemu unikałby głównego zakresu częstotliwości wzbudzeń zewnętrznych, takich jak trzęsienia ziemi i obciążenia wiatrem, zmniejszając w ten sposób możliwość rezonansu strukturalnego. Dzięki rozsądnym projektowaniu sztywności tłumika dynamiczne cechy struktury można zoptymalizować, dodatkowo zwiększając wydajność odporności na sejsmiczną i wiatru struktury.

1, Hybrydowy ołowiu w lepkosprężysta:

Ten tłumik innowacyjnie realizuje dwustopniową funkcję rozpraszania energii, ustalając luki między strukturami rozpraszania energii. Gdy struktura jest poddawana niewielkim efektom wibracji, takich jak małe przesunięcia spowodowane umiarkowanymi trzęsieniami ziemi lub obciążeniami wiatrowymi, najpierw aktywowana jest struktura rozpraszania energii w pierwszym stadium, aby rozpocząć wchłanianie i rozpraszanie energii. Wraz ze wzrostem intensywności wibracji, gdy struktura napotyka duże trzęsienia ziemi lub duże przesunięcia spowodowane przez połączone efekty sprzężenia z trzęsieniem wiatru, struktura rozpraszania energii w pierwszym stadium przesuwa strukturę rozpraszania energii w drugim etapie, aby rozpocząć działanie, a dwa etapy struktur rozpraszania energii działają razem, aby w pełni wykorzystać potencjał rozpraszania energii. Ten dwustopniowy mechanizm rozpraszania energii może lepiej dostosować się do różnych intensywności wibracji i spełniać zróżnicowane wymagania dotyczące wydajności sejsmicznej. Ponadto jego konstrukcja jest stosunkowo prosta, ułatwiająca konserwacja i instalacja.

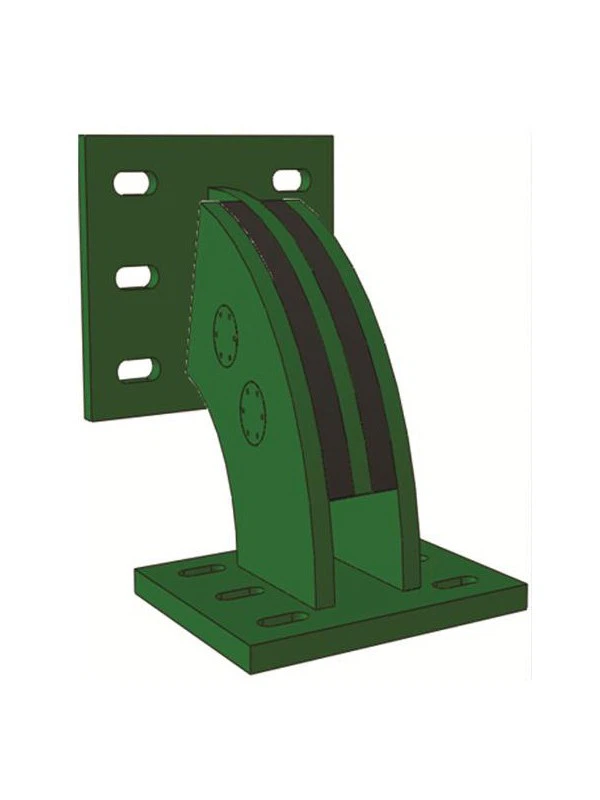

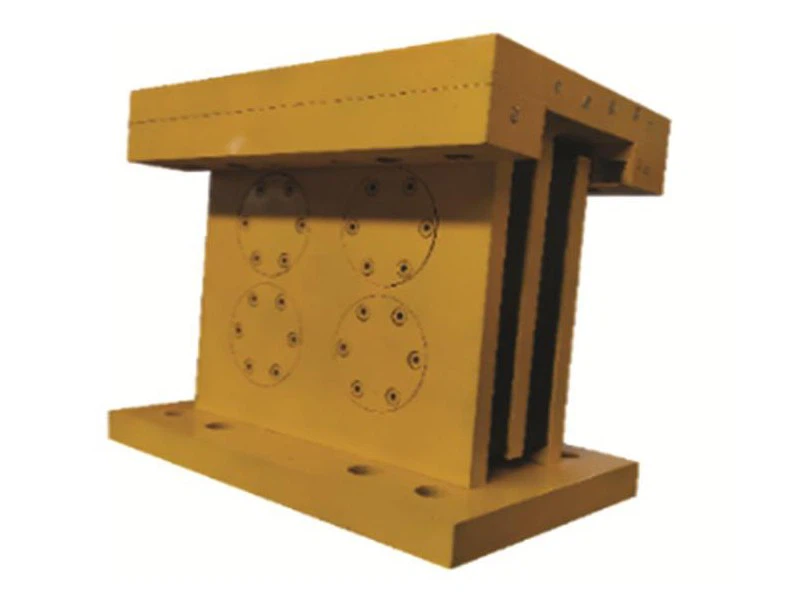

2, wielopasmowa tłumik lepkosprężysta:

Tłumik ten przyjmuje układ wielu rdzeni ołowiowych w swojej strukturze, z rdzeniem ołowiowym działającym w koordynacji z warstwą materiału lepkosprężystą i warstwą materiału sztywnego. Ustawienie wielu rdzeni ołowiowych skutecznie poprawia początkową sztywność i zdolność rozpraszania energii tłumika, umożliwiając mu utrzymanie stabilnej wydajności pracy, mając zdolność rozpraszania energii we wszystkich kierunkach, gdy jest poddawana złożonymi deformacjami napięcia, zginania i ścinania. Wielokrotny rdzeniowy tłumień lepkosprężysty jest podłączony do wbudowanych części w konstrukcji lub wspornika za pośrednictwem śrub, z elastycznymi i różnorodnymi metodami układu, co jest wygodne do instalacji w praktycznej inżynierii i nie wpłynie na funkcję użycia budynku.

1, budowlane konstrukcje:

W sejsmicznym projekcie nowych budynków tłumiki lepkosprężyste mogą być pomysłowo ułożone w kluczowe części konstrukcji, takie jak wiązki stawów struktur ramy i wiązki sprzętu sprzężające ścinające. Dzięki wchłanianiu i rozpraszaniu energii sejsmicznej siły wewnętrzne i przemieszczenia konstrukcji w ramach działania trzęsienia ziemi są zmniejszone, poprawia się wydajność sejsmiczna budynku, a bezpieczeństwo życia i mienia mieszkańców są chronione. W przypadku projektów wzmacniających i renowacji istniejących budynków ołowiowych amortyzatorów odgrywają również znaczącą rolę. Nie ma potrzeby rozbiórki i rekonstrukcji oryginalnej struktury; Samo instalowanie amortyzatorów może znacznie zwiększyć pojemność sejsmiczną konstrukcji i przedłużyć żywotność usług budynku.

2, inżynieria mostu:

Jako ważna część infrastruktury transportowej, mosty napotykają zagrożenia z różnych obciążeń dynamicznych, takich jak trzęsienia ziemi, obciążenia wiatrem i wibracje pojazdu. Instalując tłumiki lepkosprężyste w pozycjach między mostkami i dźwigarami, połączenia rozszerzeń mostu mogą skutecznie zmniejszyć reakcję wibracyjną mostów pod tymi obciążeniami, zapobiegając poważnym konsekwencjom, takim jak uszkodzenie zmęczeniowe, nadmierne przesunięcie, a nawet zapadnięcie się struktur mostowych z powodu nadmiernych wibracji. Zapewnia bezpieczne działanie mostów i płynny przepływ transportu.

1, metody instalacji

a) Instalacja konstrukcji budowlanej:

Podczas instalowania przewagi w lepkosprężyste w konstrukcjach budowlanych najpierw dokładnie określ pozycję instalacji obkładu zgodnie z wymaganiami projektowymi. W przypadku połączeń ze strukturami betonowymi wbudowane złącza powinny być wstępnie zatwierdzone przed wylewaniem betonu, aby zapewnić dokładną pozycję złączy. Podczas instalowania tłumika zapiąż tłumik do wstępnie osadzonych złączy za pomocą śrub o wysokiej wytrzymałości, aby zapewnić niezawodność połączenia. W przypadku budynków konstrukcji stalowej tłumik można mocno zainstalować w określonej pozycji przez połączenie spawalnicze lub śrubowe.

b) Instalacja inżynierii mostu:

Podczas instalowania amortyzatorów na mostach najpierw czyszcząc powierzchnię części instalacyjnych, takich jak filary i dźwigary, aby zapewnić, że powierzchnia instalacji jest płaska i czysta. W przypadku amortyzatorów zainstalowanych między filarami i dźwigami, niezawodnie łącząc tłumiki z filarami i dźwigami przez złącza, takie jak szpilki i płytki uszne, aby upewnić się, że amortyzatory mogą dokładnie przesyłać siły strukturalne. Podczas procesu instalacji ściśle kontrolując kąt instalacji i odchylenie pozycji amortyzatorów, aby upewnić się, że normalnie mogą wywierać funkcję rozpraszania energii.

2, punkty konserwacji

a) Regularna inspekcja:

Zaleca się przeprowadzenie kompleksowej kontroli przewodniczącej lepkosprężystych co pewnego okresu (na przykład pół roku lub rocznie). Zawartość kontroli obejmuje to, czy pojawienie się tłumika jest uszkodzone, czy złącza są luźne i czy główny rdzeń ma oczywiste odkształcenie lub korozję. Jeśli zostaną znalezione problemy, należy je rozwiązać w odpowiednim czasie.

b) Czyszczenie i konserwacja:

Utrzymanie powierzchni tłumika w czystości, unikając gromadzenia się pyłu, zanieczyszczeń, które mogą wpływać na jego rozpraszanie ciepła i normalne działanie. W przypadku amortyzatorów narażonych na środowiska zewnętrzne należy przeprowadzić regularne obróbkę przeciwsłoneczną, takie jak malowanie farby przeciw ruroczystej i inne powłoki ochronne, aby zapobiec rdzewieniu ciała i złącza tłumika.

c) Monitorowanie wydajności:

W niektórych projektach inżynieryjnych o wysokich wymaganiach dotyczących bezpieczeństwa konstrukcyjnego może być wykorzystany profesjonalny sprzęt do monitorowania do przeprowadzania monitorowania wydajności lepkosprężystów ołowiowych. Parametry monitorowania obejmują warunek siły i warunek deformacji tłumika. Poprzez analizę danych monitorowania status pracy tłumienia można zrozumieć w odpowiednim czasie, a jeśli stwierdzono nieprawidłową wydajność, należy natychmiast podjąć odpowiednie pomiary konserwacji lub wymiany.

1, Parametry techniczne

a) Siła tłumienia:

Siła tłumienia jest jednym z kluczowych parametrów technicznych obkładu lepkosprężystego ołowiu, odzwierciedlając wielkość rezystancji, którą tłumik może zapewnić w ramach deformacji jednostkowej. Różne modele tłumików mają różne wartości projektowe siły tłumienia, od dziesiątek KN do setek kN, które można rozsądnie wybrać zgodnie ze skalą struktury, charakterystyki siły i wymagań projektowych.

b) Pojemność deformacji:

Pojemność odkształcenia charakteryzuje maksymalne odkształcenie, które może wytrzymać tłumik, zwykle wyrażany w postaci przemieszczenia lub kąta obrotu. Pochodna lepkosprężysta ołowiu ma dużą pojemność deformacyjną, zdolną do dostosowania się do dużego przemieszczenia, które może wystąpić w strukturze pod katastrofami, takimi jak trzęsienia ziemi, zapewniające normalne prace i rozpraszanie energii w dużych warunkach deformacji.

c) Sztywność:

Sztywność tłumika ma istotny wpływ na dynamiczne cechy struktury. Dostosowując rozmiar rdzenia wiodącego, wzór lepkosprężysty materiał i formę strukturalną tłumika, sztywność tłumika może być regulowana w celu spełnienia wymagań projektowych różnych struktur. Rozsądna konstrukcja sztywności pomaga zoptymalizować naturalny okres wibracji struktury i unikać rezonansu strukturalnego.

d) Współczynnik rozpraszania energii:

Współczynnik rozpraszania energii jest ważnym wskaźnikiem pomiaru wydajności rozpraszania energii tłumika, odzwierciedlając stosunek energii rozproszonej przez tłumik w cyklu wibracji do energii wejściowej. Pochodność lepkosprężystą ołowiu ma wysoki współczynnik rozpraszania energii, ogólnie powyżej 0,5, co wskazuje, że może skutecznie przekształcić energię mechaniczną wibracji strukturalnej w energię cieplną i rozproszyć ją.

2, Przewodnik wyboru

a) Określ wymagania strukturalne:

Przed selekcją należy przeprowadzić szczegółową analizę dynamiczną na strukturze docelowej w celu określenia warunku siły, reakcji przemieszczenia i wymagań dotyczących zdolności rozpraszania energii tłumika w różnych warunkach pracy (takich jak trzęsienia ziemi, obciążenia wiatrem). Wyjaśnienie kluczowych parametrów, takich jak wymagana siła tłumienia, zakres deformacji i wymagania dotyczące regulacji sztywności struktury.

b) Rozważ czynniki środowiskowe:

Zgodnie ze środowiskiem instalacji tłumika jako temperatura, wilgotność, pożywki korozyjne, wybierając typ tłumienia z odpowiednią zdolnością do adaptacji środowiskowej. Na przykład w środowisku o dużych zmianach temperatury należy wybrać tłumik o dobrej stabilności temperatury; W środowisku z pożywką korozyjną należy wybrać tłumik z wydajnością antykorozyjną.

c) Zapoznaj się z przypadkami inżynierii:

Skonsultuj się z odpowiednimi przypadkami inżynieryjnymi, aby zrozumieć modele tłumików lepkosprężystych wybranych w podobnych konstrukcjach i warunkach pracy oraz ich faktycznych efektach użytkowania. Zapoznaj się z doświadczeniem udanych przypadków i połącz konkretne cechy tego projektu, aby dokonać rozsądnego wyboru.

d) Skonsultuj się z profesjonalistami naszego zespołu:

Jeśli istnieją wątpliwości co do wyboru tłumika, zaleca się konsultacje z profesjonalistami w dziedzinie inżynierii strukturalnej lub zespołu wsparcia technicznego z LuzeTech. Mają bogate doświadczenie i wiedzę zawodową i mogą dostarczyć dokładnych i profesjonalnych sugestii dotyczących selekcji zgodnie z konkretną sytuacją inżynierską.

1, Transport i przechowywanie:

Podczas transportu zapewniająca, że opakowanie ołowiu lepkosprężystego jest nienaruszone, aby uniknąć uszkodzeń w wyniku zderzenia, wytłaczania. Należy zastosować odpowiednie narzędzia do transportu i metody ustalania, aby zapobiec zmianie i wstrząsaniu tłumienia podczas transportu. Podczas przechowywania kłopotu w suchym i wentylowanym magazynie, unikając bezpośredniego światła słonecznego i deszczu oraz trzymanie go z dala od źródeł ciepła i substancji żrących.

2, dokładność instalacji:

Podczas instalowania przewlekania lepkosprężystego, konieczne jest ściśle przestrzeganie wymagań projektowych i specyfikacji instalacji, aby zapewnić dokładność instalacji. Wszelkie odchylenie instalacyjne mogą prowadzić do nierównej siły na tłumik, wpływając na jego normalną wydajność pracy, a nawet może powodować problemy z bezpieczeństwem strukturalnym.

3, Wspólna praca ze strukturą:

Pochodność lepkosprężystą ołowiu jest urządzeniem o rozcięciu energii, które działa we współpracy ze strukturą. W procesie projektowania i użytkowania należy w pełni rozważyć interakcję między tłumikiem a strukturą. Zapewnienie, że parametry tłumienia pasują do dynamicznych charakterystyk struktury, aby osiągnąć najlepszy efekt rozdzielania energii i tłumienia wibracji.

4, Ochrona bezpieczeństwa:

Podczas instalacji, konserwacji i innych operacji tłumika operatorzy powinni ściśle przestrzegać procedur pracy bezpieczeństwa i nosić niezbędny sprzęt ochrony bezpieczeństwa, takich jak hełmy bezpieczeństwa, pasy bezpieczeństwa, rękawiczki, aby zapobiec wypadkom.
