Izolator elastomerowy

Izolatory i łożyska elastomerowe, Izolator elastomerowy, LubŁożyska elastomeroweto podstawowe elementy konstrukcyjne stosowane w inżynierii lądowej i mostowej do kontroli przenoszenia obciążeń i ruchów pomiędzy elementami konstrukcji nośnej i podkonstrukcji. Ich głównym celem jest zapewnienie elastyczności w kierunku poziomym przy zachowaniu dużej sztywności pionowej. Dzięki temu konstrukcja może bezpiecznie dostosować się do-rozszerzania, pełzania, skurczu i przemieszczeń sejsmicznych wywołanych temperaturą, bez nadmiernej koncentracji naprężeń.

Zastosowanie materiałów elastomerowych,-głównie kauczuku naturalnego (NR), chloroprenu (CR) i monomeru etylenu-propylenu-dienu (EPDM)-zrewolucjonizowało projektowanie mostów i budynków. Polimery te wykazują wysoką sprężystość, tłumienie i-długoterminową trwałość przy ściskaniu i ścinaniu. Od połowy XX w.łożyska elastomerowestopniowo zastępowaliśmy łożyska metalowe ze względu na ich prostotę, odporność na korozję i-bezobsługowość.

Wsystemy izolacji sejsmicznej, izolatory elastomeroweodgrywają kluczową rolę, wydłużając okres drgań konstrukcji, zmniejszając przenoszone przyspieszenia i rozpraszając energię podczas ruchu gruntu. Ich stosowanie jest szeroko rozpowszechnione w Europie, Ameryce Północnej i Japonii, szczególnie w-odizolowanych szpitalach, wiaduktach i budynkach użyteczności publicznej.

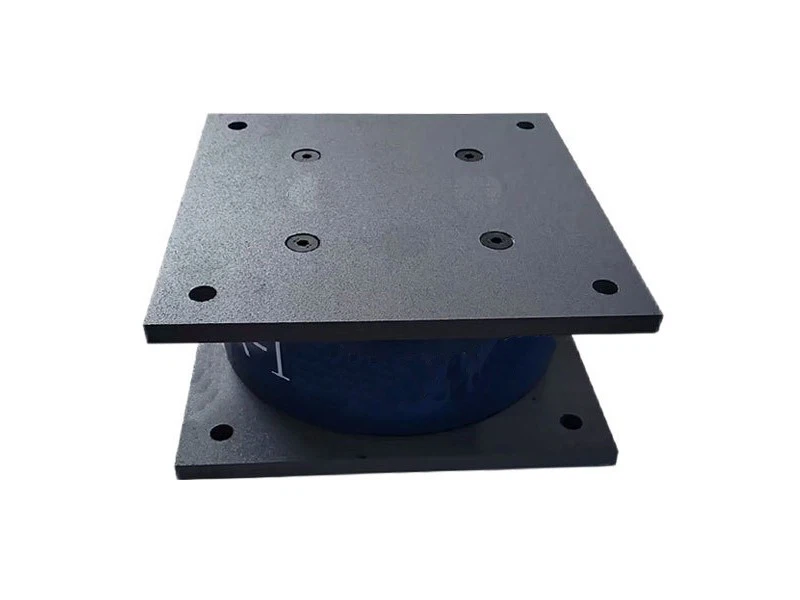

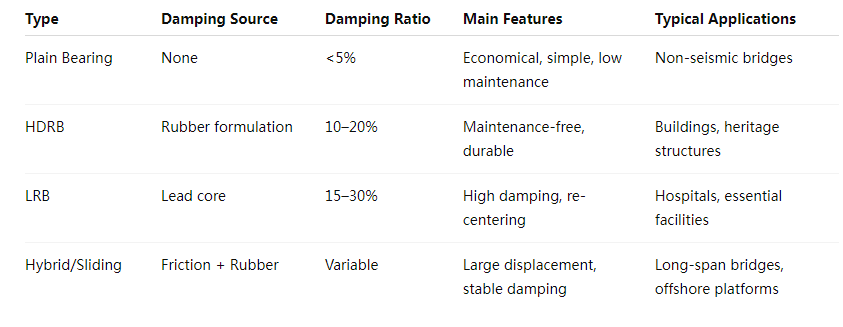

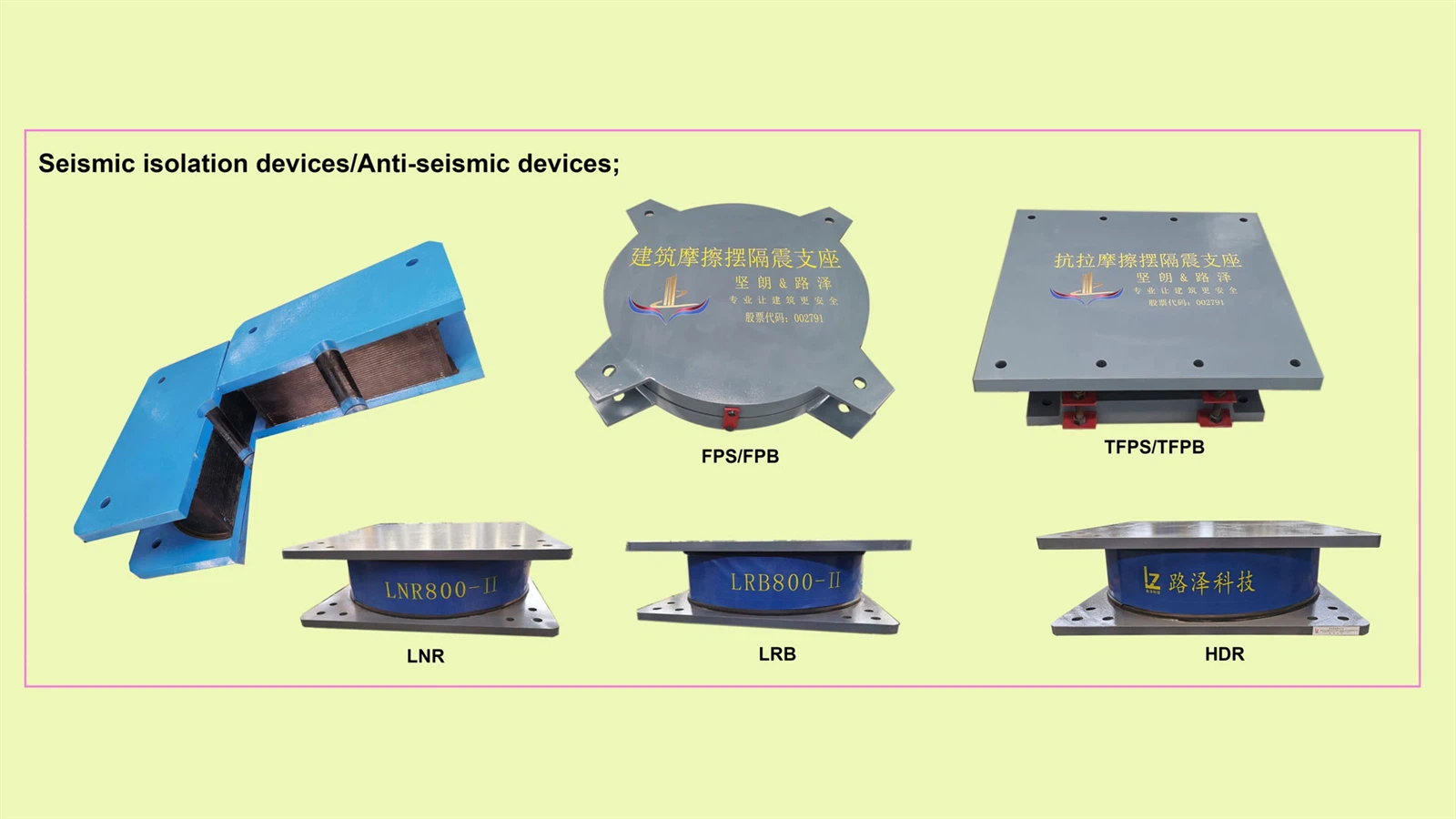

Elizolatory i łożyska astomerycznemożna ogólnie podzielić na kategorie według ich właściwości mechanicznych, składu materiału i celów funkcjonalnych. Główne typy obejmują:

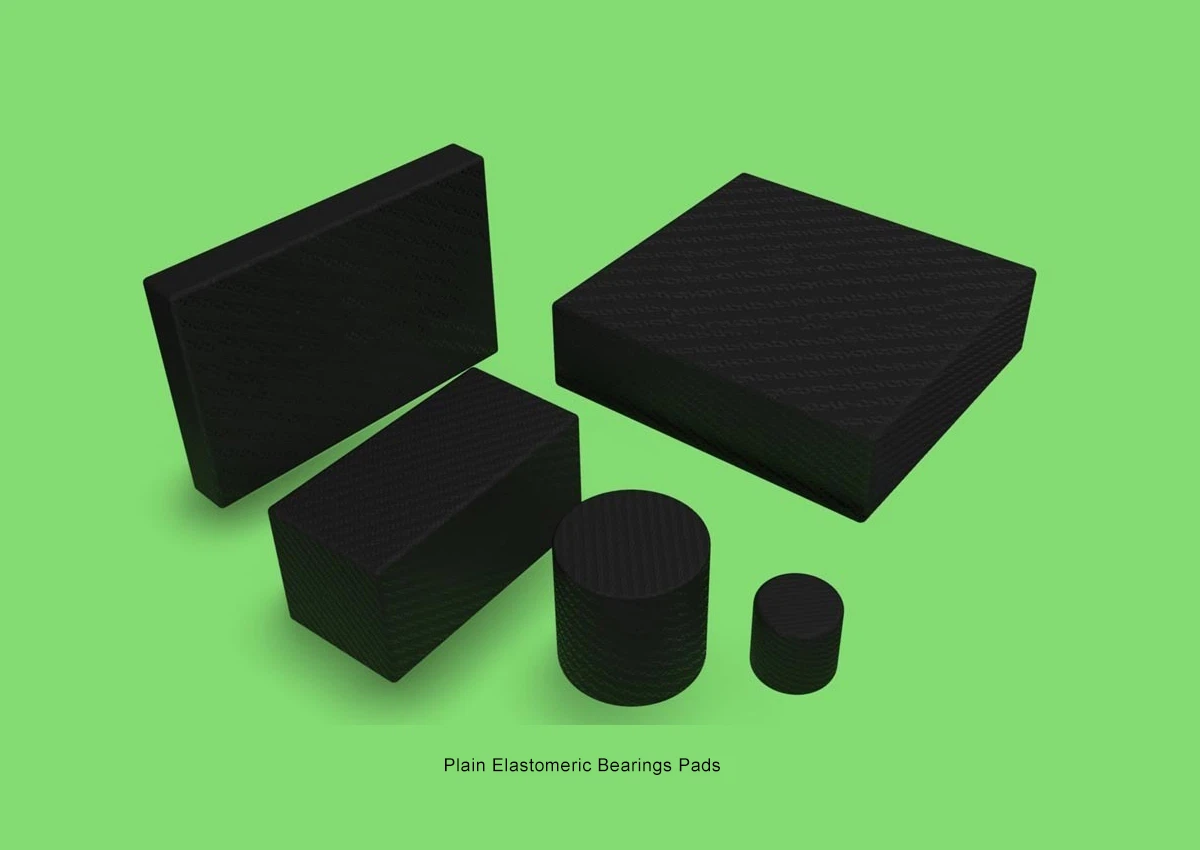

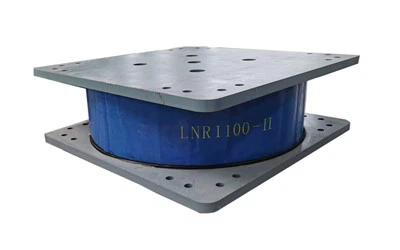

(a) Zwykłe łożyska elastomerowe – składają się wyłącznie z naprzemiennych warstw gumowych i stalowych podkładek, bez dodatkowego mechanizmu tłumiącego lub ślizgowego. Zaprojektowane są przede wszystkim tak, aby uwzględniać obroty i niewielkie przesunięcia przy jednoczesnym przenoszeniu obciążeń pionowych. Nadaje się do mostów-o krótkich rozpiętościach i niskich-budynków o umiarkowanym zapotrzebowaniu sejsmicznym.
Zastosowania: Mosty drogowe i kolejowe, obiekty przemysłowe i konstrukcje niesejsmiczne.

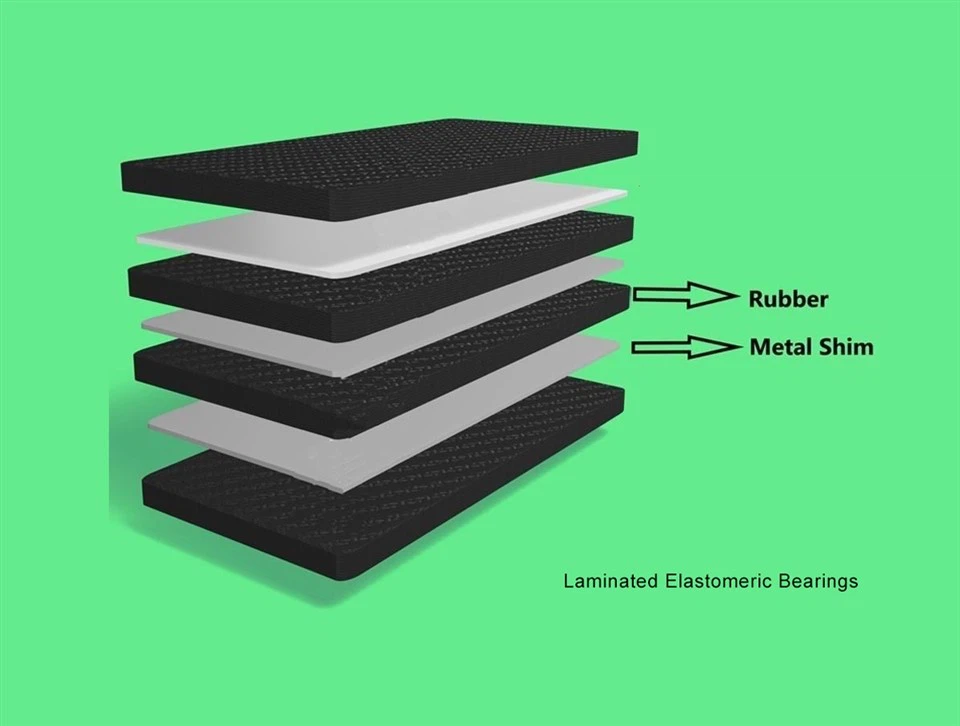

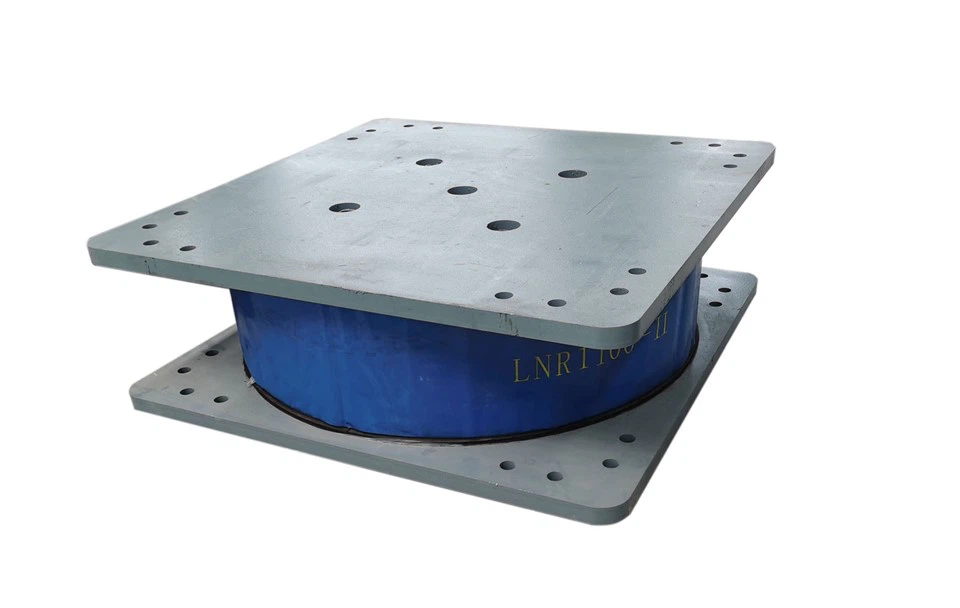

(b) Laminowane łożyska elastomerowe – posiadają wiele warstw gumy wzmocnionych cienkimi stalowymi płytkami, co pozwala kontrolować wybrzuszenia i zwiększa sztywność pionową. Zapewniają elastyczność poziomą przy jednoczesnym zachowaniu nośności, co czyni je najczęstszym wyborem w konstrukcjach mostowych i zastosowaniach przemysłowych.

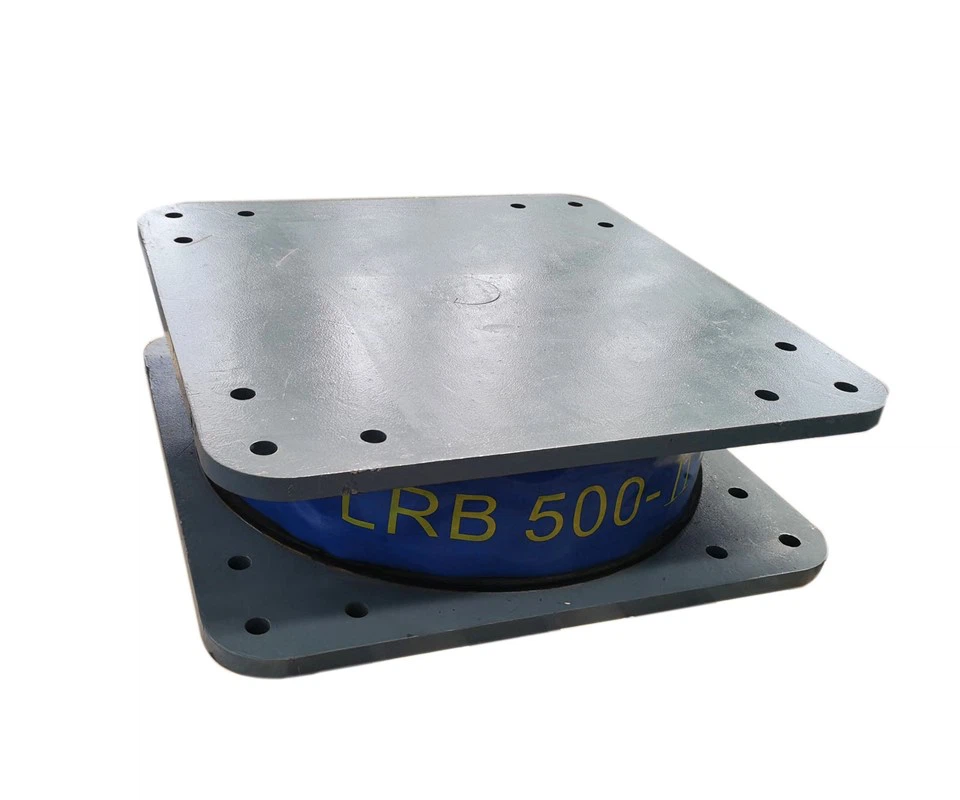

(c) Łożyska gumowe ołowiane (LRB) – włączyćrdzenie ołowianew korpus elastomerowy, aby zwiększyć zdolność histeretycznego rozpraszania energii. Ołów ustępuje podczas trzęsień ziemi, zapewniając znaczne tłumienie i-ponowne centrowanie. Szeroko stosowany wbazowe-izolowane budynkii mosty-o dużej rozpiętości.
Aplikacje:Izolacja sejsmicznadla mostów, szpitali, budynków rządowych i budynków reagowania kryzysowego.

(d) Łożyska gumowe-o wysokim tłumieniu (HDRb) – stosować specjalnie dobrane materiały gumowe posiadające własne właściwości tłumiące. Zapewniają połączoną sztywność i pochłanianie energii bez metalowych rdzeni. Idealny do zastosowań wymagających{{2}bezobsługowej pracy i umiarkowanego rozpraszania energii.
Zalety: tłumienie 10–20%, stabilne właściwości mechaniczne w szerokim zakresie temperatur.

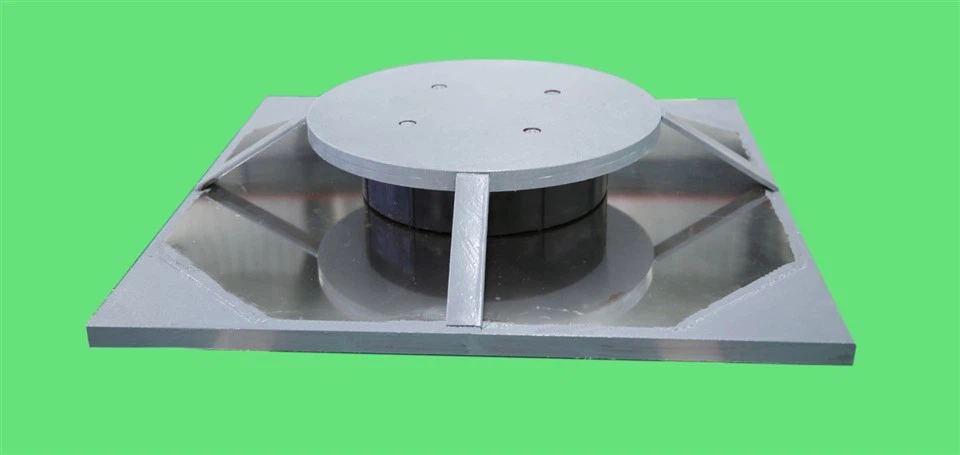

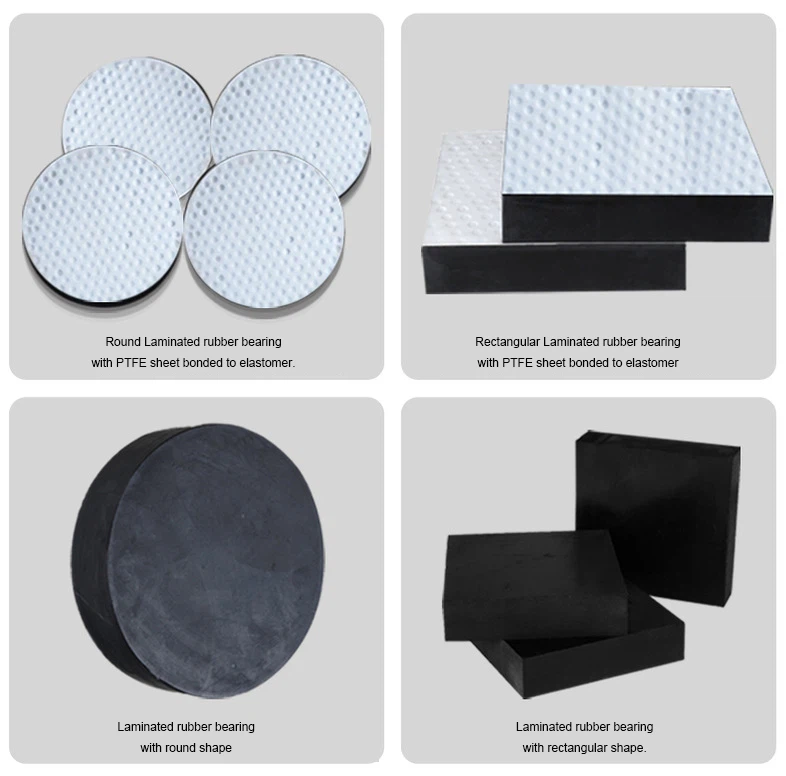

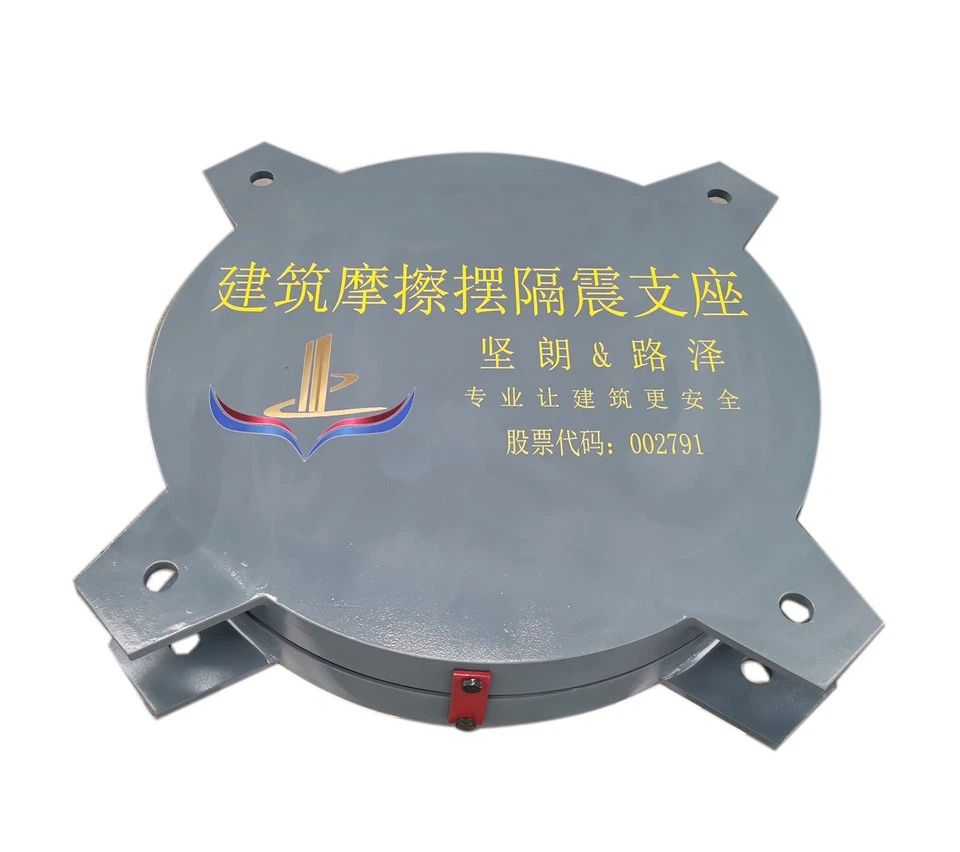

(e) Ślizgowe i hybrydoweIzolatory elastomerowe – zintegrować elementy ślizgowe (połączenia z PTFE lub-stalą nierdzewną) z warstwami elastomeru, aby uzyskać duże możliwości przemieszczania przy jednoczesnej kontroli naprężeń ścinających. Izolatory hybrydowe łączą systemy wahadeł ciernych i elastyczność elastomeru, zapewniając wielo-izolację kierunkową.
Zastosowania: Mosty-o dużej rozpiętości, zakłady przemysłowe i projekty wymagające dostosowanych właściwości sejsmicznych.

Cele projektowe dlaizolatory elastomerowewłączać:
- Wydłużenie okresu naturalnego konstrukcji w celu zmniejszenia reakcji na przyspieszenie.
- Zapewnienie odpowiedniej sztywności pionowej i elastyczności poziomej.
- Zapewnia-samocentrowanie i odporność na zmęczenie.

Kluczowe parametry projektowe obejmują:
- Moduł ścinania (G): określa sztywność poziomą i zdolność do odkształcenia.
- Współczynnik kształtu (S): stosunek obszaru obciążonego do obszaru swobodnego wybrzuszenia gumy, kontrolujący sztywność pionową.
- Efektywne tłumienie: określa rozpraszanie energii na cykl.
- Dopuszczalne odkształcenie przy ścinaniu: zwykle ograniczone do 100–125% w warunkach serwisowych.
- Odporność na temperaturę i starzenie: zapewnia-długoterminową stabilność.

Weryfikacja wydajności obejmuje badania dynamiczne, takie jak zmęczenie ścinające, starzenie, narażenie na ozon i badania nośności granicznej zgodnie z normami EN 15129:2018, AASHTO M251 i JIS K 6251.

Kilka norm międzynarodowych i regionalnych reguluje projektowanie, testowanie i zapewnianie jakości izolatorów i łożysk elastomerowych:
* EN 15129:2018 – *Urządzenia antysejsmiczne-*: Definiuje wymagania dotyczące projektu, wydajności i testów dla europejskich izolatorów z oznakowaniem CE-.

* EN 1337-3– *Łożyska konstrukcyjne: Łożyska elastomerowe*: Określa równania projektowe i ograniczenia materiałowe dla zastosowań mostowych.

* Specyfikacje projektu mostu AASHTO LRFD– Standardy obowiązujące w USAłożysko konstrukcyjneprojektowanie i testowanie.

* ASTM D4014 / M251– Zapewnia właściwości materiału i wymagania testowe dlałożyska elastomerowe.

* Wytyczne JIS A 6410 i MLIT/BCJ– Regulujsystemy izolacji sejsmiczneji procedury zatwierdzania w Japonii.

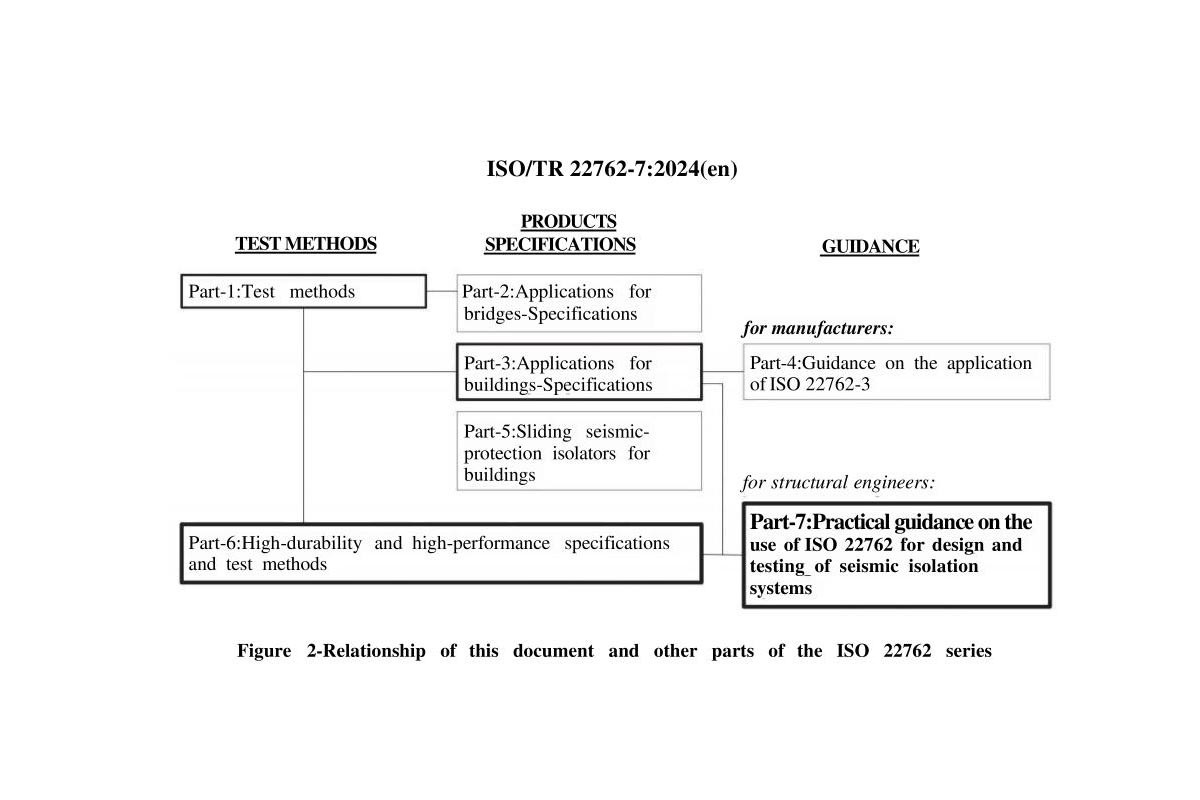

* Seria ISO 22762– Międzynarodowe normy harmonizujące procedury badawcze dotizolatory elastomeroweIłożyska laminowane.
Każdy standard kładzie nacisk na niezawodność mechaniczną,-długoterminową trwałość i identyfikowalność materiałów. Europejscy producenci muszą wykazać zgodność poprzez oznakowanie CE zgodnie z rozporządzeniem w sprawie wyrobów budowlanych (CPR) (UE 305/2011).

Testowanie zapewnia zgodność z założeniami projektowymi i spójność działania. Kluczowe kategorie testów obejmują:

1. Badania właściwości materiału– Wytrzymałość na rozciąganie, wydłużenie, twardość, odporność na ozon i odkształcenie po ściskaniu (ISO 37, ISO 815).
2. Testy prototypów– Przeprowadzono je na pełnowymiarowych-jednostkach w celu sprawdzenia sztywności projektu, tłumienia i nośności.
3. Testy typu– Wykonywane raz na projekt w celu potwierdzenia zgodności z normami EN 15129 i ISO 22762.
4. Rutynowe testy produkcyjne– Należy uwzględnić sztywność na ścinanie, twardość i kontrolę wzrokową.
5. Starzenie się i odporność na środowisko– Ocenić działanie po ekspozycji na cykliczne zmiany temperatury, ozon i promieniowanie UV.
Producenci muszą wdrożyć Zakładową Kontrolę Produkcji (FPC) zgodnie z normą ISO 9001 lub równoważnymi systemami jakości, aby utrzymać stałą wydajność produktu.

(a) Certyfikacja CE / CPR i ETA (Europa)
Zgodnie z rozporządzeniem w sprawie wyrobów budowlanych (CPR) nr. 305/2011izolatory elastomerowei łożyska sprzedawane w Unii Europejskiej muszą posiadać oznakowanie CE. Zgodność CE oznacza zgodność z zasadniczymi wymaganiami eksploatacyjnymi: wytrzymałością mechaniczną, bezpieczeństwem użytkowania, trwałością i zrównoważeniem środowiskowym.
Producenci muszą uzyskać ETA (europejską ocenę techniczną), jeśli nie są dostępne normy zharmonizowane.
W przypadku izolatorów elastomerowych odpowiednie EAD obejmują:
- EAD 200021-00-0106 –Izolatory elastomerowe
- EAD 200022-00-0106 –Izolatory przesuwne
- EAD 200023-00-0106 –Hybrydowe urządzenia sejsmiczne
Po wydaniu ETA producent przechodzi fabryczną kontrolę produkcji (FPC) i ocenę strony trzeciej-przez jednostkę notyfikowaną, co prowadzi do oznakowania CE.
(b) Certyfikacja AASHTO i FHWA (Stany Zjednoczone)
W Stanach Zjednoczonychłożyska i izolatory elastomerowepostępuj zgodnie ze specyfikacjami projektowymi mostów AASHTO LRFD i specyfikacjami przewodnika AASHTO dlaProjekt izolacji sejsmicznej. Testy i kwalifikacje są często sprawdzane przez Federalną Administrację Autostrad (FHWA) lub stanowe Departamenty Transportu.
Certyfikacja jakości zazwyczaj obejmuje: - AASHTO M251 / ASTM D4014 dlałożyska elastomerowe- Testy prototypów i produkcji zgodnie z AASHTO T223 i T222
(c) Certyfikacja MLIT i BCJ (Japonia)
Zatwierdza Ministerstwo Ziemi, Infrastruktury, Transportu i Turystyki (MLIT) oraz Japońskie Centrum Budownictwa (BCJ).urządzenia izolacji sejsmicznejpo testach dynamicznych wykazujących wytrzymałość i stabilność przy obciążeniu wielokierunkowym. Japońskie standardy kładą nacisk na monitorowanie cyklu życia i identyfikowalność.

Właściwa instalacja jest niezbędna do zapewnienia długotrwałego-działania.

Kluczowe zalecenia obejmują:
* Przygotowanie powierzchni: Gniazda łożysk muszą być równe, gładkie i wolne od kurzu i zanieczyszczeń.
* Wyrównanie:Łożyska należy montować pod równomiernym naciskiem stykowym, aby zapobiec obciążeniu mimośrodowemu.
* Zakotwienie:Dlaizolatory sejsmicznemogą być wymagane mechaniczne utwierdzenia lub kołki, aby zapobiec podnoszeniu lub przesuwaniu.
* Ochrona:Łożyska narażone na promieniowanie UV lub ozon powinny być osłonięte powłokami ochronnymi lub obudowami.
* Konserwacja:Zaleca się regularne kontrole co 3–5 lat w celu sprawdzenia pęknięć gumy, wybrzuszeń lub korozji stali.
* Wymiana:Łożyska mogą wymagać wymiany po 30–50 latach, w zależności od historii obciążenia i narażenia na środowisko.

Najnowsze badania i rozwój przemysłu wprowadziły zaawansowane materiały i narzędzia cyfrowe:
* Nano-guma wzmocniona:Nanocząsteczki grafenu i krzemionki zwiększają wytrzymałość i zmniejszają pełzanie.
* Elastomery-wzmocnione włóknem:Zapewniają sztywność kierunkową i odporność na zmęczenie.
* Inteligentne łożyska:Wbudowane czujniki do monitorowania-naprężenia i temperatury w czasie rzeczywistym.
* Elastomery nadające się do recyklingu:Polimery-na bazie biologicznej i zrównoważona produkcja zmniejszają ślad węglowy.
* Symulacja elementów skończonych 3D:Umożliwia dokładne przewidywanie zachowania przy ścinaniu i-długoterminowych odkształceń.
* Konserwacja predykcyjna AI:Modele uczenia maszynowego analizują dane z czujników, aby prognozować trendy degradacji.

Innowacje te wyznaczają przejście w kierunku inteligentnych i zrównoważonych systemów ochrony konstrukcji.

Wybór zależy od wymagań sejsmicznych, sztywności konstrukcji nośnej i oczekiwanej przemieszczenia.
Normy projektowe, takie jak EN 15129 i AASHTO LRFD, zapewniają kryteria wyboru izolatora w oparciu o podstawowe wymagania dotyczące wydłużenia okresu i tłumienia.

Przyszłośćizolatory elastomeroweleży w inteligentnym projekcie, zrównoważonym rozwoju i globalnej harmonizacji. Pojawiające się trendy obejmują:
* Integracja cyfrowych bliźniaków w celu monitorowania reakcji konstrukcji w czasie rzeczywistym.
* Wykorzystanie optymalizacji opartej na sztucznej inteligencji-dlaprojekt systemu izolacji.
* Przyjęcie technologii zielonej gumy w celu zmniejszenia emisji gazów cieplarnianych.
* Harmonizacja norm EN, AASHTO i ISO w celu ujednoliconej certyfikacji.

Ponieważ odporność globalnej infrastruktury staje się kluczowym priorytetem,izolatory elastomerowenadal będzie odgrywać kluczową rolę w zapewnianiu bezpieczeństwa i zrównoważonego rozwoju.

Izolatory i łożyska elastomeroweto istotne elementy nowoczesnej infrastruktury, zapewniające elastyczność, tłumienie i-długoterminową stabilność w różnych warunkach obciążenia. Ich skuteczność zależy od ścisłego przestrzegania międzynarodowych standardów, wysokiej jakości produkcji i prawidłowego montażu.
Ciągłe innowacje w dziedzinie materiałoznawstwa i monitorowania cyfrowego jeszcze bardziej wzmocnią ich rolę w zapewnianiu odporności na wstrząsy sejsmiczne i efektywności cyklu życia.

Referencje

1. EN 15129:2018 –Urządzenia antysejsmiczne-
2. EN 1337-3 –Łożyska konstrukcyjne: Łożyska elastomerowe
3. Seria ISO 22762 –Elastomerowe-łożyska izolacyjne sejsmiczne
4. Specyfikacje projektu mostu AASHTO LRFD
5. AASHTO M251 – Zwykły iLaminowane łożyska elastomerowe
6. ASTM D4014 – Standardowa specyfikacja dla materiałów gładkich iŁożyska laminowane
7. Metoda JIS K6410 dlaŁożyska gumowe
8. Wytyczne dotyczące zatwierdzania MLIT / BCJ dlaSystemy izolacji sejsmicznej
9. EAD 200021-00-0106 i EAD 200023-00-0106 – Europejskie dokumenty oceny dlaUrządzenia elastomerowe i sejsmiczne
